中国潜艇啥时候装这个？潜艇泵推系统有何优势

支持键翻阅图片列表查看大图

全屏观看

2016.08.18 10:58:01

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 22

随着潜艇航速的不断提高，有可能使螺旋桨重新产生空泡，此外螺旋桨尾流的旋转，使小部分耗散的能量转化为声能，也就是产生了噪声。为此，一种新型的可取代螺旋桨的低噪声推进器——泵喷推进器出现了。

358

中国南海岛礁现神秘六边装置：酷似蜂窝啥用途

中国南海岛礁现神秘六边装置：酷...

JH-7模拟哪国目标？解放军防空演习练空地对抗

JH-7模拟哪国目标？解放军防空演...

中国潜艇啥时候装这个？潜艇泵推系统有何优势

2016-08-18 10:58:01

中国潜艇啥时候装这个？潜艇泵推系统有何优势(1/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(2/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(3/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(4/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(5/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(6/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(7/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(8/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(9/22)

2016年08月18日 11:02
中国潜艇啥时候装这个？潜艇泵推系统有何优势(10/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(11/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(12/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(13/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(14/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(15/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(16/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(17/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(18/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(19/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(20/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(21/22)

2016年08月18日 11:03
中国潜艇啥时候装这个？潜艇泵推系统有何优势(22/22)

2016年08月18日 11:04

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

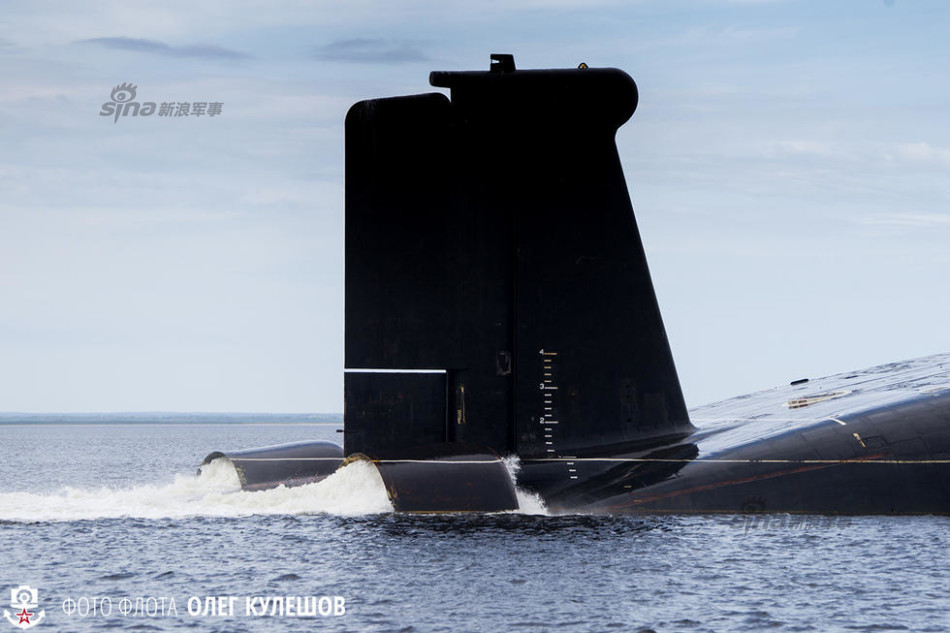

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198895_269354.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198895_269354.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198895_269354.jpg; 2016年08月18日 11:02; 随着潜艇航速的不断提高，有可能使螺旋桨重新产生空泡，此外螺旋桨尾流的旋转，使小部分耗散的能量转化为声能，也就是产生了噪声。为此，一种新型的可取代螺旋桨的低噪声推进器——泵喷推进器出现了。; 评论; 198895

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198896_101466.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198896_101466.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198896_101466.jpg; 2016年08月18日 11:02; 泵喷推进器由转子、定子和减速阻尼导管组成。转子、定子产生的噪声被导管遮蔽，转子后的定子又可减少尾流旋转能量的损失。; 评论; 198896

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198897_564412.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198897_564412.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198897_564412.jpg; 2016年08月18日 11:02; 泵喷的优点主要就是安静，而且航速较高时的效率还要高于低速时的。但是泵喷亦有结构复杂、重量大，水面航行时操作性能差，倒车时效率低下的缺点。; 评论; 198897

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198898_253490.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198898_253490.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198898_253490.jpg; 2016年08月18日 11:02; 上世纪80年代，英国在“特拉法尔加”(Trafalgar)级攻击型核潜艇上率先装备了一种新型的泵喷推进器。; 评论; 198898

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198899_402871.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198899_402871.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198899_402871.jpg; 2016年08月18日 11:02; 这种推进方式可以有效降低潜艇的辐射噪声，因而倍受世界各海军强国的关注。; 评论; 198899

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198900_744283.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198900_744283.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198900_744283.jpg; 2016年08月18日 11:02; 随后，英国在“前卫”级以及“机敏”级核潜艇上，法国在“凯旋”级核潜艇上，美国在“海狼”级、“弗吉尼亚”级核潜艇上，纷纷采用泵喷推进器取代已被广泛应用的七叶大侧斜螺旋桨。; 评论; 198900

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198901_410801.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198901_410801.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198901_410801.jpg; 2016年08月18日 11:02; 据不完全统计，至今世界上以泵喷推进器作为推进方式的核动力潜艇已达几十艘之多。; 评论; 198901

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198902_507744.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198902_507744.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198902_507744.jpg; 2016年08月18日 11:02; 采用泵喷推进的潜艇与采用大侧斜螺旋桨推进的潜艇相比，最大的优点是可以大幅度降低潜艇推进器的辐射噪声、提高潜艇的低噪声航速。; 评论; 198902

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198903_620825.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198903_620825.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198903_620825.jpg; 2016年08月18日 11:02; 以美国“海狼”级攻击型核潜艇为例，该艇水下最高航速30节以上(有报道可达35节)，水下30米时的低噪声航速大于20节，辐射噪声接近于海洋环境噪声，被美国官方称为当今世界上最安静、最快的潜艇。; 评论; 198903

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198904_561150.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198904_561150.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198904_561150.jpg; 2016年08月18日 11:03; 核潜艇通常分为战略导弹核潜艇和攻击型核潜艇。; 评论; 198904

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198905_788818.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198905_788818.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198905_788818.jpg; 2016年08月18日 11:03; 前者以弹道导弹为主要武器，用于打击陆上战略目标，是国家战略核力量的主要组成部分；后者以鱼雷和战术导弹为主要武器，用于攻击水面舰船、潜艇和地面重要目标，是实施海洋控制不可缺少的作战兵力。; 评论; 198905

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198906_248496.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198906_248496.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198906_248496.jpg; 2016年08月18日 11:03; 核潜艇具有强大的攻击力和独特的隐蔽性、机动性，能够远离基地长期潜航，具备与海军编队其他兵力协同作战，执行多种战斗任务的能力，因此一直是国际上各海军强国激烈竞争的焦点。; 评论; 198906

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198907_571905.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198907_571905.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198907_571905.jpg; 2016年08月18日 11:03; 但核潜艇一旦暴露行踪就会失去固有优势，容易被敌跟踪、打击，生存能力大大降低。随着声探测技术的迅速发展，如何降低辐射噪声、减少被敌方声呐发现的几率，已成为核潜艇技术的重点研究课题。; 评论; 198907

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198908_689100.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198908_689100.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198908_689100.jpg; 2016年08月18日 11:03; 推进器噪声是核潜艇的主要噪声源之一，且暴露在艇体外，很容易向水中辐射噪声；在低航速时，推进器的低频线谱噪声的频率低、强度大，且能辐射到很远的海区。; 评论; 198908

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198909_529489.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198909_529489.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198909_529489.jpg; 2016年08月18日 11:03; 在中、高航速时，旋转噪声随航速而增强，逐渐超过低频线谱成为潜艇的主要噪声；一旦推进器的桨叶产生空泡，则噪声将大大增强，推进器噪声成为潜艇的主要噪声。因此，降低核潜艇的噪声必须先降低推进器的噪声。; 评论; 198909

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198910_565476.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198910_565476.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198910_565476.jpg; 2016年08月18日 11:03; 另外，为了充分发挥核潜艇的作战效能，攻击型核潜艇逐步向高航速、安静型方向发展，新一代安静型攻击型核潜艇的水下最高航速超过30节，低噪声航速达到20节。; 评论; 198910

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198911_318742.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198911_318742.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198911_318742.jpg; 2016年08月18日 11:03; 这就给推进器的设计提出了新的课题：如果仍旧采用传统的单个七叶大侧斜螺旋桨推进，则由于螺旋桨的负荷过大，桨叶将提前出现空化，使核潜艇的低噪声航速下降：如果为了推迟空泡的产生，必须加大螺旋桨的桨叶面积，则导致螺旋桨的效率下降、噪声增大。; 评论; 198911

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198912_604560.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198912_604560.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198912_604560.jpg; 2016年08月18日 11:03; 为了替新一代核潜艇寻找合适的低噪声推进方式，美、英、法、俄等国家花费大量的人力、财力，开展了广泛、深入的研究和试验，最终形成了两种不同的解决途径。; 评论; 198912

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198913_737635.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198913_737635.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198913_737635.jpg; 2016年08月18日 11:03; 一种是以俄罗斯为代表，采用2套七叶大侧斜螺旋桨推进的方式，将总的螺旋桨负荷一分为二，如“库尔斯克”号核潜艇上就采用了这种推进方式。; 评论; 198913

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198914_751269.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198914_751269.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198914_751269.jpg; 2016年08月18日 11:03; 另一种就是全新的泵喷推进器方式，欧美国家新近建造的核动力攻击型潜艇均采用这种推进方式。应用结果表明，核潜艇采用泵喷推进器比采用七叶大侧斜螺旋桨具有更好的声隐身性能。; 评论; 198914

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198915_245864.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198915_245864.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198915_245864.jpg; 2016年08月18日 11:03; 泵喷推进器可根据转子和定子的前后位置分为两类：定子布置在转子的前面称为“前置定子式”，定子布置在转子的后面则称为“后置定子式”。; 评论; 198915

中国潜艇啥时候装这个？潜艇泵推系统有何优势: http://www.sinaimg.cn/dy/slidenews/8_img/2016_33/198_198916_391165.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_33/198_198916_391165.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_33/198_198916_391165.jpg; 2016年08月18日 11:04; 随着声探测技术的飞速进步，核潜艇的声隐身性能将是决定战斗胜负的关键，努力降低核潜艇的噪声必将成为潜艇研究的主要课题，而推进器是核潜艇的一个主要噪声源。因此，具有低噪声优势的泵喷推进器，将成为未来几十年核潜艇推进器的一个重要发展方向。; 评论; 198916
