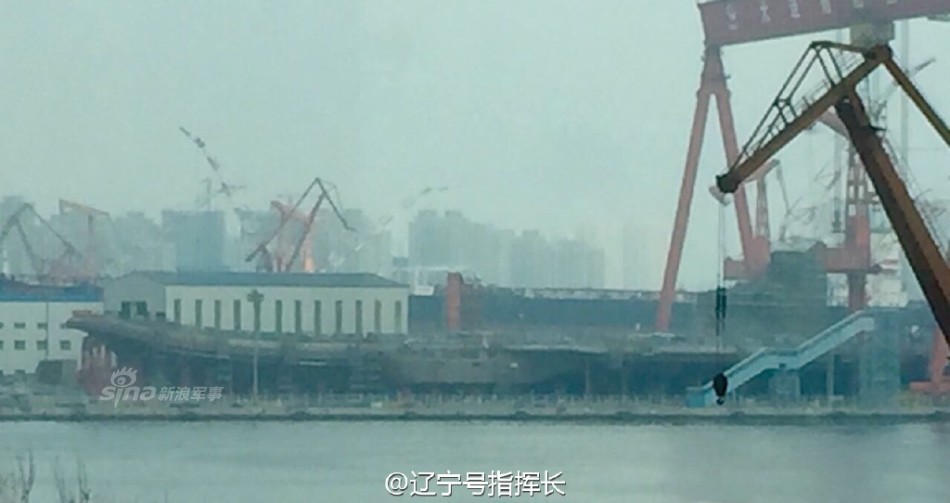

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209323_807780.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209323_807780.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209323_807780.jpg; 2016年09月27日 09:07; 最新曝光图片显示，在大连建造的国产001A型航母已经开始正式吊装舰岛。航母建造速度加快，航母的形状已经很明显，下水的日子或已不远。（鸣谢：@辽宁号指挥长浩汉防务）; 评论; 209323

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209324_757309.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209324_757309.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209324_757309.jpg; 2016年09月27日 09:07; 新浪军事深度：军舰的钢材应用类型，大致上可以分为四个阶段。第一个阶段是19世纪中期后，欧洲国家（英、意、德、挪威等）开始建造钢质船；当时的舰船结构用钢，放在今天是典型的中低碳钢（0.13-0.2%），强度较低，被称为“软钢”。; 评论; 209324

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209325_847560.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209325_847560.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209325_847560.jpg; 2016年09月27日 09:07; 在钢质船的早期阶段，主要采用的都是铆接工艺而不是焊接；因此随着人们对军舰结构性能的要求提高，采用对铆接工艺影响不大的高含碳高强度钢，就成为军舰结构减重、并且能够越做越大的关键条件。因此采用高强度钢，就成为军舰钢材的第二历史阶段。; 评论; 209325

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209326_672704.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209326_672704.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209326_672704.jpg; 2016年09月27日 09:07; 进入20世纪30-40年代以后，焊接工艺取代铆接工艺成为军舰结构制造的主流方式。但是高碳高强度钢的焊接性很差——含碳量越高焊接性能就越不靠谱，焊缝非常不结实，对于缺口非常敏感；一旦因为疲劳或者其它原因出一个小口子，很容易就会导致灾难性的结构脆性断裂。; 评论; 209326

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209327_769186.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209327_769186.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209327_769186.jpg; 2016年09月27日 09:07; 因此在二战以后，高强度、高韧性的合金钢材就成为世界强国的主要发展方向；美国的HY系列钢材、苏联俄罗斯的AK、AB系列钢材、中国的9XX系钢材（血缘上从属于苏俄系），都属于这类，算军舰钢材发展的第三历史阶段。; 评论; 209327

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209328_266872.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209328_266872.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209328_266872.jpg; 2016年09月27日 09:07; 这类高强高韧合金钢，主要依靠镍、铬、钼等元素添加，大幅度改善性能。比如美国1956年建造潜艇的HY80钢，就有2.93%的镍，1.43%的铬。这类钢材的问题是，随着强度等关键的性能不断提高，对于镍、铬这样昂贵而稀少的高价合金元素也用的越来越多，; 评论; 209328

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209329_652259.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209329_652259.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209329_652259.jpg; 2016年09月27日 09:07; 而且焊接越来越困难。比如HY系列随着强度的提高，镍含量从HY80的2.93提升到HY130的4.8%；而为了避免焊接不牢、出现致命的焊接开裂问题，HY80得把待焊接的结构加温预热到90-150度，而HY130就得提高到100-175度。很多时候，; 评论; 209329

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209330_945696.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209330_945696.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209330_945696.jpg; 2016年09月27日 09:07; 焊完了还得在进行热处理。这种问题，导致了高标号的高强高韧钢——比如美国在1968年研制的HY130，以及后来研制的HY150、HY200，虽然性能指标看起来非常的屌，但是造起来极度花费高价材料、金钱、人力、时间。; 评论; 209330

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209331_371721.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209331_371721.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209331_371721.jpg; 2016年09月27日 09:07; 目前这类钢材中性能最高的俄AB7A、日本NS110，屈服强度超过1000MPa的惊人水平，靠的就是高达8-11%含量的镍和其它合金成分。这也是美国后来只在海狼级潜艇上大量用了HY130钢材，冷战一结束马上裁减海狼的原因，太贵了，太贵了。; 评论; 209331

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209342_976636.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209342_976636.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209342_976636.jpg; 2016年09月27日 09:20; 而更高级的HY150、HY200，很多军迷连听说它们都没听说过。而苏联、中国的军舰高性能钢，至今都属于这一类产品，越是性能高，越是昂贵元素用得多、加工费力。; 评论; 209342

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209344_590455.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209344_590455.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209344_590455.jpg; 2016年09月27日 09:20; 80年代，美国放弃了继续堆镍、铬等元素提升钢材极限性能的做法，而是转而开发强度性能适中（取代HY80、HY100）、但是非常易于焊接、军舰结构制造费用低廉的新型高性能钢材。这也是军舰钢材发展的第四个历史阶段。; 评论; 209344

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209346_700190.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209346_700190.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209346_700190.jpg; 2016年09月27日 09:20; 美国从尼米兹航母上开始大量将其取代HY系列钢材，在今天，美国航母仍然必须使用HY系列钢材的地方已经只剩少数的止裂结构、08编号区（核反应堆舱室）区域。而中俄在军舰制造上，这方面还处于空白阶段。; 评论; 209346

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209348_652070.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209348_652070.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209348_652070.jpg; 2016年09月27日 09:20; 这一批新式钢材，比如HSLA80（取代HY80）、HSLA100（取代HY100），在保留较高镍含量的前提下，采用了超低碳（0.39-0.88%）、高含铜的成分设计；利用碳含量的降低改善焊接性能，利用铜的弥散析出来提高钢的强度性能。; 评论; 209348

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209350_426369.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209350_426369.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209350_426369.jpg; 2016年09月27日 09:20; 在焊接性能上，HSLA80钢材在0度以上不需要任何预热就能直接开焊。而HSLA100钢材则略有些限制，只要厚度不大于1英寸（25.4毫米）——这涵括航母结构一半的焊接，只要温度高于15.6度就可以，即一年中大部分时候是不需要预热的，气温就足够了。; 评论; 209350

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209352_433101.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209352_433101.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209352_433101.jpg; 2016年09月27日 09:21; 在超出1英寸以后，则需要51.7-93.3度的预热，仍然比50年代的HY 80方便太多。根据美国海军的数据，每一磅HSLA 80钢材，仅纯制造成本就比HY-80钢材低40-90%；如果美国海军将HSLA-80取代全部HY 80，每10年可以节省2-10亿美元。; 评论; 209352

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209353_226481.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209353_226481.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209353_226481.jpg; 2016年09月27日 09:21; 而HSLA 100钢材，仅仅由于其焊接过程中预热成本的减少，美国海军在它研制成功后的10年内，每年节省的资金高达1亿美元。目前美国最新的福特级航母不仅大量使用HSLA 80和HSLA 100钢材，; 评论; 209353

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209355_182104.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209355_182104.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209355_182104.jpg; 2016年09月27日 09:21; 而且已经首次应用HSLA 115钢材。这种钢材是在HSLA 100的基础上，改进热处理工艺而成，屈服强度达到794MPa。除了能够节省大量资金以外，; 评论; 209355

国产航母舰岛比辽宁号小巧不少: http://www.sinaimg.cn/dy/slidenews/8_img/2016_39/203_209356_503553.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_39/203_209356_503553.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_39/203_209356_503553.jpg; 2016年09月27日 09:21; 美国海军计算显示，用HSLA-115钢材取代HSLA-100，福特号可以减重400吨；尤其是舰岛减重达到1-200吨，能够非常有效的降低航母重心，提升机动性和稳定性。（作者署名：候知健）; 评论; 209356
