学习美军航母经验：辽宁舰上神秘占卜板有何用

支持键翻阅图片列表查看大图

全屏观看

2017.01.13 11:42:13

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 13

在最新的辽宁舰赴西太远海训练相关镜头中，一套微缩的像积木一样的甲板模型及配件格外引人好奇，这正是航母飞行甲板的缩比模型。这套模型用于舰载机的指挥调度，因为类似巫师的占卜道具而被戏称占卜板。美军航母在二战便开始使用占卜板。

518

搅局南海心不死！日本又送马来西亚二手海警船

搅局南海心不死！日本又送马来西...

太空中辨车型！中国高景一号商业卫星高清图像

太空中辨车型！中国高景一号商业...

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

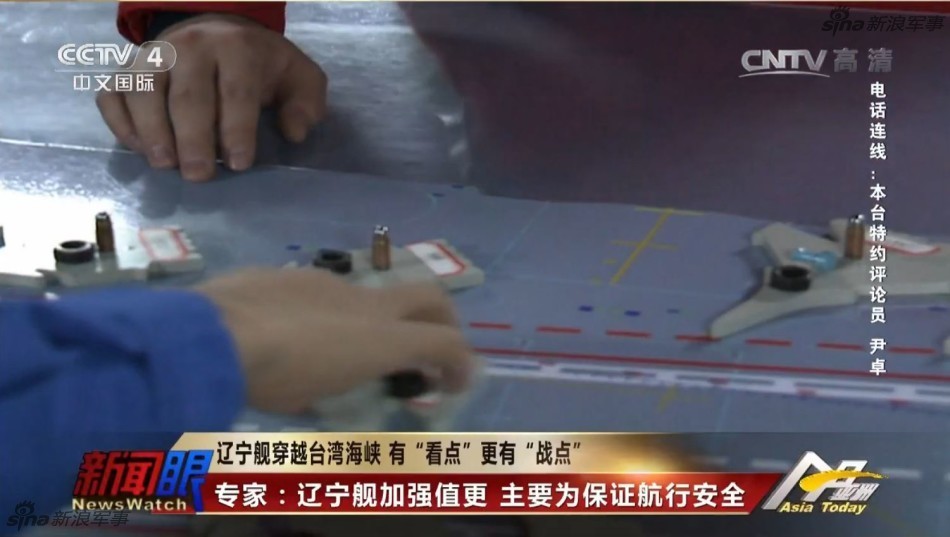

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231309_880096.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231309_880096.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231309_880096.jpg; 2017年01月13日 11:42; 在最新的辽宁舰赴西太远海训练相关镜头中，一套微缩的像积木一样的甲板模型及配件格外引人好奇，这正是航母飞行甲板的缩比模型。这套模型用于舰载机的指挥调度，因为类似巫师的占卜道具而被戏称占卜板。美军航母在二战便开始使用占卜板。; 评论; 231309

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231310_384790.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231310_384790.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231310_384790.jpg; 2017年01月13日 11:42; 新浪军事深度：“占卜板”（OuijaBoard）也称为“显灵板”、“灵应盘”，自古以来是世界各地巫师在求神问鬼过程中都借助的一种工具（或者说“道具”）。后来，这件巫师手中的工具又被发展成一种市场畅销的玩具。; 评论; 231310

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231311_972990.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231311_972990.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231311_972990.jpg; 2017年01月13日 11:42; 这种图板加模型的调度、规划工具在航母上应用后，也被形象地称为“占卜板”。在二战初期，美国航母引入了这种桌面沙盘模型，是协调规划甲板飞行作业的最为重要的工具之一。; 评论; 231311

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231312_113629.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231312_113629.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231312_113629.jpg; 2017年01月13日 11:42; 因简单易用、运作可靠而沿用至今。从使用方便与否的角度看，“占卜板”这种图板加模型的手工作业，还是比通过鼠标键盘或触屏来移动电子屏幕上的舰载机更为简单、快捷、可靠。; 评论; 231312

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231313_762241.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231313_762241.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231313_762241.jpg; 2017年01月13日 11:42; “占卜板”摆放在飞行甲板控制室内，是按照一定比例制作的航母飞行甲板和机库甲板的模型板，飞行甲板在顶部，机库在下方，大小相当于一张大茶几。在这上下两层模型板摆放的代表固定翼飞机、直升机和保障车辆等设备的小模型也按照统一比例制作。; 评论; 231313

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231314_143104.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231314_143104.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231314_143104.jpg; 2017年01月13日 11:43; “占卜板”的使用方法很简单，调度人员在确保安全的前提下对板上的舰载机移动进行权衡，确定移动舰载机后，再通过话筒向甲板人员下达相应的作业指令，以确保舰载机停放在最适合位置。因此，“占卜板”上的任何东西和布置都与外面飞行甲板和机库的实际情况完全一致。; 评论; 231314

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231315_449739.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231315_449739.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231315_449739.jpg; 2017年01月13日 11:43; 飞行甲板和机库内同时会有数十架舰载机处于或加油加电加气、或挂载弹药、或待机备飞、或准备起飞、或刚降落牵引拖行等各种不同状态，所以舰载机模型上面或周围就得放上各种不同的小物件，如图钉、螺栓、螺母、蝶形螺母和垫圈等，来表示其当前所处的不同状态。; 评论; 231315

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231316_756052.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231316_756052.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231316_756052.jpg; 2017年01月13日 11:43; 虽然对“占卜板”上这些标志物的使用并没有制定统一的标准，各航母上也各有差异，但参考美国海军大致通用的是，如果在小模型上放有螺母，就意味着“引擎启动中”；; 评论; 231316

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231317_241932.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231317_241932.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231317_241932.jpg; 2017年01月13日 11:43; 如果有蝶形螺母，就意味着“准备展开机翼”；如果有“60”、“30”这样的数字纽扣放在小模型上，就表明该机是准备完毕后的60分钟待机起飞和30分钟的紧急起飞。; 评论; 231317

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231318_810855.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231318_810855.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231318_810855.jpg; 2017年01月13日 11:43; 这些标志物比如图钉，还会以不同颜色来代表不同的含义，就像甲板人员的“彩虹服”那般，代表着不同的战位工作。如果舰载机模型上钉着绿色图钉通常代表这架舰载机保障完毕，处于可随时升空状态，可以第一架次弹射起飞；; 评论; 231318

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231319_390721.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231319_390721.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231319_390721.jpg; 2017年01月13日 11:43; 如果是黑色图钉一般则表示“舰载机准备通过舷侧升降机入库”；紫色是油料保障甲板人员服装的颜色，紫色的图钉或六角螺母一般也表示舰载机正在进行油料保障作业。; 评论; 231319

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231320_351691.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231320_351691.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231320_351691.jpg; 2017年01月13日 11:43; 航母甲板上的舰载机一般都是沿着飞行甲板的边缘停放，机尾伸出甲板外边缘以最大化的利用甲板空间。但当机尾、垂尾等部位需要保养时，这时飞行甲板调度人员就会将橙色图钉钉在舰载机模型上，意思就是，甲板人员在停放该机时，机尾需要朝里停放在飞行甲板上。; 评论; 231320

学习美军航母经验：辽宁舰上神秘占卜板有何用: http://www.sinaimg.cn/dy/slidenews/8_img/2017_02/203_231321_423460.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_02/203_231321_423460.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_02/203_231321_423460.jpg; 2017年01月13日 11:43; 美国海军航母上曾数次努力推进的甲板模型的电子化研究，从使用角度来看，还是“占卜板”的操作使用更为方便。毕竟直接移动“占卜板”上的舰载机模型比电子屏幕简单快速，所以低技术含量的手工作业方式一直沿用到今天就不足为奇了。（作者署名：浩汉防务海边漫步）; 评论; 231321
