还得摸着鹰酱过河！美军电子战机给我歼15D这些启示

支持键翻阅图片列表查看大图

全屏观看

2018.05.02 10:48:54

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 10

当今舰载专业电子战飞机里面最成功的莫过于美国EA-18G咆哮者了，它有另外一个绰号叫灰熊，看起来还是一头嗓门很大的熊。那么我们的电子战机歼15D能在它身上借鉴到那些有利的方面呢~（来源：方的馒头/飞扬军事）

212

勤练不辍！我护航编队直9亚丁湾完成夜间飞行训练

勤练不辍！我护航编队直9亚丁湾...

跟你正面杠！美泰海军演习中国造护卫舰对上美驱逐舰

跟你正面杠！美泰海军演习中国造...

收藏下载评论 0

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

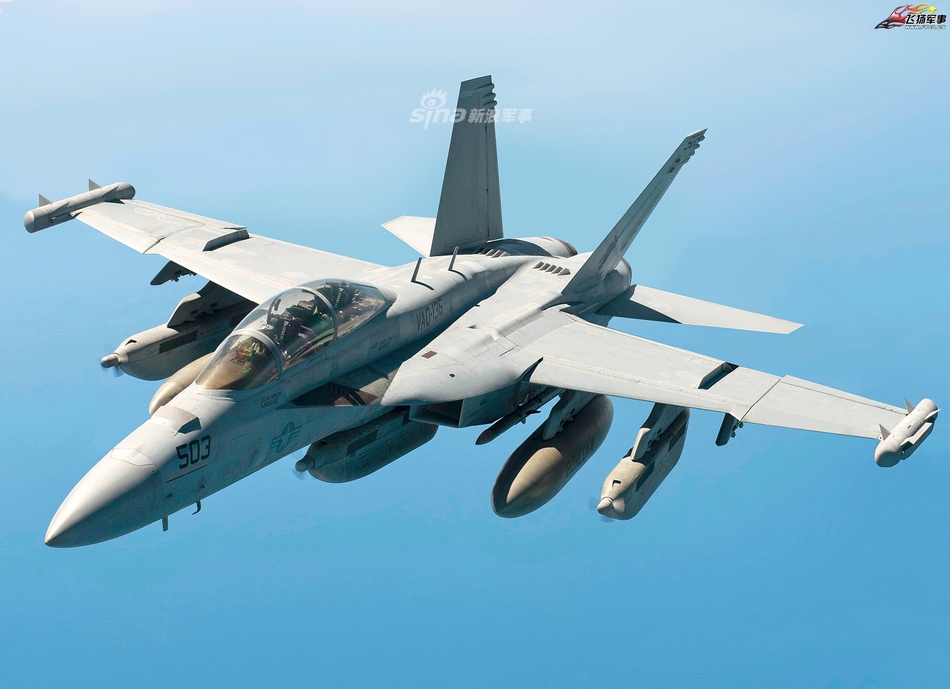

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/114/w1920h1394/20180502/KLqx-fzyqqip7145941.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/114/w1920h1394/20180502/KLqx-fzyqqip7145941.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/114/w1920h1394/20180502/KLqx-fzyqqip7145941.jpg/w50hdp.jpg; 2018年05月02日 10:49; 当今舰载专业电子战飞机里面最成功的莫过于美国EA-18G咆哮者了，它有另外一个绰号叫灰熊，看起来还是一头嗓门很大的熊。那么我们的电子战机歼15D能在它身上借鉴到那些有利的方面呢~（来源：方的馒头/飞扬军事）; 评论; 328797

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/204/w2048h1356/20180502/emh--fzyqqip7146017.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/204/w2048h1356/20180502/emh--fzyqqip7146017.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/204/w2048h1356/20180502/emh--fzyqqip7146017.jpg/w50hdp.jpg; 2018年05月02日 10:49; 长期以来我们都缺乏能够伴随战斗机编队的专业电子战机，飞豹也只是挂载了几个阻塞干扰吊舱客串一下，但是那种粗放的阻塞式干扰一通大吼敌人和自己的耳朵一起震聋了，在干扰频段双方信号都被噪音掩盖掉，完全不够智能，缺乏对敌方射频信号源的精确对抗和精确打击能力，这充其量只是一种应急的自卫手段，不能够针对性地开战电子战攻击，难以高效压制和摧毁敌方防空雷达。; 评论; 328798

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/666/w1280h986/20180502/sxnK-fzyqqip7146020.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/666/w1280h986/20180502/sxnK-fzyqqip7146020.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/666/w1280h986/20180502/sxnK-fzyqqip7146020.jpg/w50hdp.jpg; 2018年05月02日 10:49; 但是再看灰熊，它的咆哮就相当聪明了，主要设备是ALQ-218射频接收系统、ALQ-227通讯干扰系统、ALQ-99低/高频带阻塞式干扰机组成。系统构成可以参考这张简图。; 评论; 328799

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/127/w1024h703/20180502/SCyR-fzyqqip7146035.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/127/w1024h703/20180502/SCyR-fzyqqip7146035.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/127/w1024h703/20180502/SCyR-fzyqqip7146035.jpg/w50hdp.jpg; 2018年05月02日 10:49; 这个系统融合了RWR雷达告警接收、ESM电子支援测量、ELINT电子情报收集分析、EW电子战等各种功能，可以精确测定敌方雷达和通讯信号参数和位置，予以精确的干扰和欺骗，而不是宽频带阻塞干扰那样的笨办法。这套系统还结合了长、短基线干涉测向功能，可以精确测定敌方雷达辐射源位置和强度，为哈姆导弹提供制导，必要时还可以自动发射干扰弹实施自卫。另外，配合加挂ALQ-99高/低频段阻塞干扰吊舱，灰熊还能够运用智能化调制脉冲技术，在对敌方雷达进行阻塞干扰的同时收集和测量对方雷达动态频率、精确位置和各种特征参数。在对敌方通讯进行阻塞式干扰的时候，灰熊的INCANS系统还能够提供畅通的UHF通讯。几架灰熊出动，足以在战区构建一种近乎于单向透明的战场电磁环境，除了为攻击编队执行掩护任务之外，还可以长时间瘫痪对方的防空体系并寻歼敌方的机动防空火力。传说还能狙杀使用移动电话的高价值个体目标。; 评论; 328800

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/100/w1000h1500/20180502/2dev-fzyqqip7146063.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/100/w1000h1500/20180502/2dev-fzyqqip7146063.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/100/w1000h1500/20180502/2dev-fzyqqip7146063.jpg/w50hdp.jpg; 2018年05月02日 10:49; 为什么认为歼15D是专业的舰载电子战机？因为从披露的图片来看，歼15D挂载着这个外形特殊的翼尖吊舱，呈现和灰熊翼尖ALQ-218吊舱同样的外部特征，吊舱前后呈45度/135度斜削，侧面向外凸起，吊舱的形状和内部设备有关。; 评论; 328801

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/305/w734h371/20180502/Ujzo-fzyqqip7146127.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/305/w734h371/20180502/Ujzo-fzyqqip7146127.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/305/w734h371/20180502/Ujzo-fzyqqip7146127.jpg/w50hdp.jpg; 2018年05月02日 10:49; ALQ-218吊舱内设备的组成情况如图所示。; 评论; 328802

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/192/w1024h768/20180502/qoN9-fzyqqip7146137.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/192/w1024h768/20180502/qoN9-fzyqqip7146137.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/192/w1024h768/20180502/qoN9-fzyqqip7146137.jpg/w50hdp.jpg; 2018年05月02日 10:49; 灰熊通过机身前后和吊舱内的高灵敏度射频信号接收器接收敌方射频信号源发出的信号，经过比对电磁波到达不同传感器的时差来精确计算信号源的距离和方位，原理正如同寻找深空星体的射电望远镜阵列一样。; 评论; 328803

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/107/w1024h683/20180502/jyYb-fzyqqip7146159.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/107/w1024h683/20180502/jyYb-fzyqqip7146159.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/107/w1024h683/20180502/jyYb-fzyqqip7146159.jpg/w50hdp.jpg; 2018年05月02日 10:49; 在EA-18G上面传感器是这样布置的。在歼15D上面，我们看到同样装备了短基线测向吊舱。可以合理推测，同样具备ALQ-218同样的辐射源精确测向和分析功能，有为反辐射导弹提供制导的能力，也具备动态调谐精确压制干扰对方信号的能力。配合挂载高/低频段阻塞干扰吊舱，就能软硬两种方式压制和瘫痪对方的防空火力和通讯。; 评论; 328804

还得摸着鹰酱过河！美军电子战机给我歼15D这些启示: http://n.sinaimg.cn/mil/8_img/upload/641784af/785/w1500h885/20180502/kcjA-fzyqqip7146184.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/785/w1500h885/20180502/kcjA-fzyqqip7146184.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/641784af/785/w1500h885/20180502/kcjA-fzyqqip7146184.jpg/w50hdp.jpg; 2018年05月02日 10:49; 基线长测量精度会更好，可能是受制于机体的布局吧，虽然歼15D目前的图片上还没有找到长基线测向天线，在一些情况下对于测向精度稍有些影响，但毕竟解决了有无问题，该有的功能都差不多有了，让舰载航空兵在战区拥有了制电磁权。在未来可能的攻势作战中，歼16D、歼15D必将发挥重要的作用。（文字：方的馒头）; 评论; 328805
