苏联也有小鹰号！贴着海面飞的两栖地效飞行器

支持键翻阅图片列表查看大图

全屏观看

2016.06.13 09:42:06

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 9

“小鹰”是前苏联第一艘用于运输登陆的两栖作战地效飞行器，总设计师阿列克谢耶夫，由下诺夫哥罗德造船厂生产。该机于60年代开始设计，1972年首飞。“小鹰”采用正常气动布局，下单翼，T形水平尾翼和船式机身，机体主要结构材料主要为AMG61合金和钢。

157

英美如何建造航母和科幻战舰？全用中国龙门吊

英美如何建造航母和科幻战舰？全...

150亿造出的钢铁坟墓？美最昂贵航母交付测试

150亿造出的钢铁坟墓？美最昂贵...

收藏下载评论 0

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

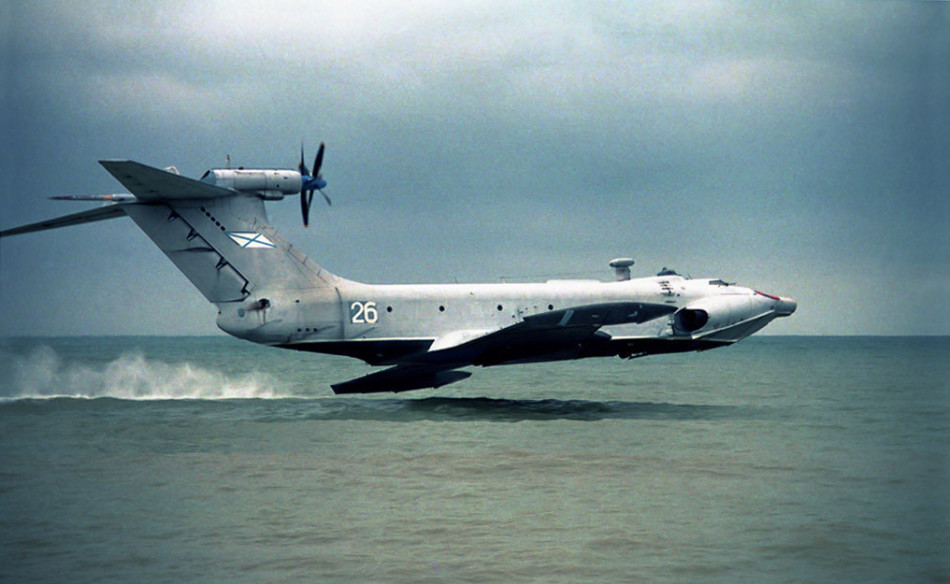

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30803_790356.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30803_790356.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30803_790356.jpg; 2016年06月13日 09:42; “小鹰”是前苏联第一艘用于运输登陆的两栖作战地效飞行器，总设计师阿列克谢耶夫，由下诺夫哥罗德造船厂生产。该机于60年代开始设计，1972年首飞。“小鹰”采用正常气动布局，下单翼，T形水平尾翼和船式机身，机体主要结构材料主要为AMG61合金和钢。; 评论; 30803

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30804_328386.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30804_328386.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30804_328386.jpg; 2016年06月13日 09:42; 动力装置为内嵌在机身头部的两台用于起飞的NK-8-4K型涡喷发动机和一台装在垂尾上用于巡航的KN-12MK型涡桨发动机。整个机体为梁架式结构，设有工作舱、机组人员休息舱，无线电舱，辅助机械舶和货舱。; 评论; 30804

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30805_162821.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30805_162821.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30805_162821.jpg; 2016年06月13日 09:42; 1972年，在一系列载人自航模型试验之后，CKB开始建造 Orlyonok（俄文意为小鹰）突击登陆地效飞行器。它长58米，翼展31.5米，机翼面积304.6平方米,起飞重量140吨。; 评论; 30805

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30806_272492.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30806_272492.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30806_272492.jpg; 2016年06月13日 09:42; 1973年秋天，第一架“小鹰”（编号S-23）在伏尔加河畔下水。试飞地点是伏尔加河下游下诺夫哥罗德（Nizhny Novgorod）城外偏僻的特尔雅奇岛，这里有8公里宽的开阔水面。后来的试验证明，它的设计成功，可靠性和生存力超出了所有人的预料。; 评论; 30806

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30807_586969.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30807_586969.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30807_586969.jpg; 2016年06月13日 09:42; 小鹰机首装有2台NK-84K 涡扇发动机，单台推力10500公斤主要用于起飞、加速和降落，NK-84K 为双轴涡扇发动机，轴流压气机为：风扇2级，高压6级，压比为10.8，推力为103千牛。NK-84K 喷管方向可变，进气口位于机首上方。; 评论; 30807

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30808_709789.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30808_709789.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30808_709789.jpg; 2016年06月13日 09:43; 垂尾顶部还有一台用于巡航的NK-12MK涡桨发动机，功率14966马力，转速8300转/分钟，带动直径6米的共轴反转螺旋桨。小鹰能以125节的航速运送 20吨货物至1700公里外。适航性在起降时为3级海况，掠航时无限制，掠航高度为 1－2米，有时可达35米。; 评论; 30808

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30809_591740.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30809_591740.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30809_591740.jpg; 2016年06月13日 09:43; 小鹰级采用下单翼布局，这样可使流体动力作用在艇体底部和伸展的机翼上。同时在机身下部和翼尖安装了起落架，这样可使其在相对平坦的岸上出入水，也能在专门的低平浮台出入水。机身分成三部分，首部有操纵舱和机员生活区，中部是客舱和货舱，尾部装有辅机。; 评论; 30809

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30810_933391.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30810_933391.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30810_933391.jpg; 2016年06月13日 09:44; 起飞发动机和电子设备舱位于首部，雷达位于机首。在操纵舱后有 AK230型双30mm机关炮和对空搜索雷达，在已改装为民用型的上，这些武备已被拆除。客、货舱占据机身的大部分，货舱容积达240立方米。单层布置时，可载100-150人，双层布置时可载300人。; 评论; 30810

苏联也有小鹰号！贴着海面飞的两栖地效飞行器: http://www.sinaimg.cn/dy/slidenews/8_img/2016_24/320_30811_634999.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_24/320_30811_634999.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_24/320_30811_634999.jpg; 2016年06月13日 09:44; 小鹰在苏联红海军的前途看来是无比光明的，海军首批订购了3架“小鹰”，并计划装备120架小鹰，组成强大的地效飞行器突击登陆力量。但是，后来苏联政府断然砍掉了这个项目，把节省下来的经费投入到新一代核潜艇的研制中去了。小鹰及其他大型地效飞行器在苏联从此绝响。; 评论; 30811
