曾让中国羡慕不已：德国海军勃兰登堡级护卫舰_高清图集_新浪网

　　

新浪首页回到顶部

新浪图片-有温度的视觉

军事图片军事首页新浪首页

责任编辑：王静宇 SN194

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰

支持键翻阅图片列表查看大图

全屏观看

2016.10.10 10:50:54

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 18

勃兰登堡级护卫舰（英语：Brandenburg-class frigate，德语：Brandenburg-Klasse Fregatten，或以计划名称之为F-123型）是德国联邦国防军海军隶下的多用途导弹护卫舰。

1,417

霸气侧漏！辽宁号航母海上90度转向姿势太帅气

霸气侧漏！辽宁号航母海上90度转...

美国垃圾回收场！菲律宾将收第5架旧C130飞机

美国垃圾回收场！菲律宾将收第5架

收藏下载评论 186

版权所有请勿转载

24条评论|186人参与网友评论

分享到微博

最热评论

用户0908上海

以后更多领域看德国也像今天看他们的护卫舰一样！加油中国。

2016-10-10 11:16举报赞30 回复

用户5660937522湖南长沙

德国军工确实不赖，元首笑了

2016-10-10 11:22举报赞23 回复

心遗忘的浙江金华

德国的东西没的说

2016-10-10 13:45举报赞16 回复

最新评论

小一很烦安徽芜湖

20年前，这条船当时出来的时候最大的亮点是模块化设计和极高的损管冗余设计，我们当时是什么船你们可以对比下，当然如今我们已经可以骄傲的不再羡慕它

2016-10-11 17:22举报赞2 回复

1641653555辽宁鞍山

中国下一步是双机库的普及和真正的舰载直升机上舰。

2016-10-11 12:46举报赞4 回复

笨笨熊公爵北京

看惯了神盾舰、新青年干净简洁的隐身设计，再回过头来看看它……还能再乱点儿吗？

2016-10-11 12:03举报赞10 回复

查看全部24条评论 >

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

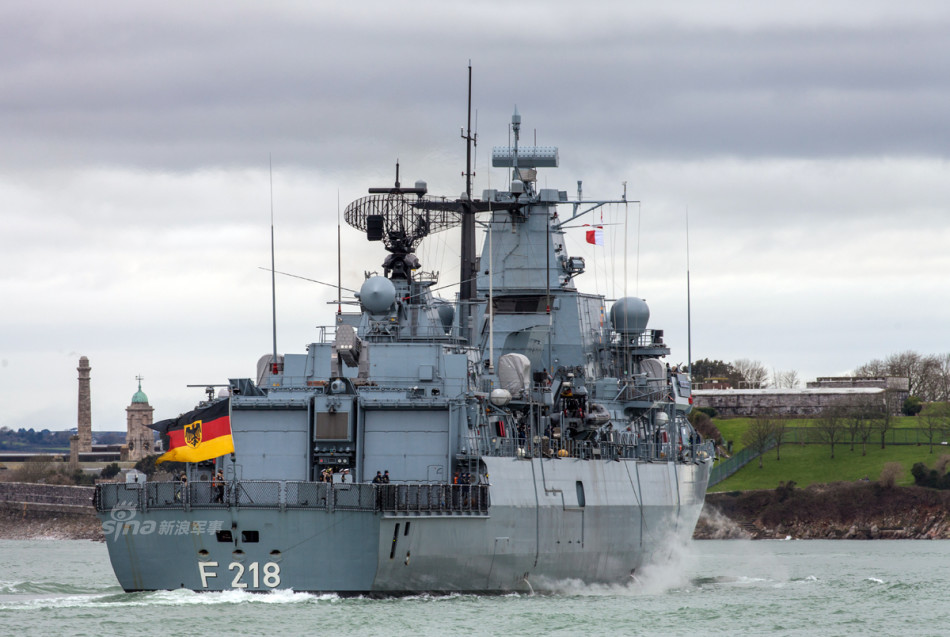

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33119_280834.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33119_280834.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33119_280834.jpg; 2016年10月10日 10:51; 勃兰登堡级护卫舰（英语：Brandenburg-class frigate，德语：Brandenburg-Klasse Fregatten，或以计划名称之为F-123型）是德国联邦国防军海军隶下的多用途导弹护卫舰。; 评论; 33119

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33120_740214.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33120_740214.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33120_740214.jpg; 2016年10月10日 10:51; 本级舰在设计上借助先进的模块化技术，在实用性方面表现更加突出，全部为钢制构造，提供更大空间，可以容纳更多的舰载人员，并加载了先进的鳍壮水平尾翼，用以取代以汉堡级驱逐舰，主要致力于反潜作战，同时可受命承担防空、舰船集团战术指挥和水面作战等多种任务。; 评论; 33120

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33121_936657.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33121_936657.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33121_936657.jpg; 2016年10月10日 10:51; 1985年，西德参与了由欧美国家共同进行的北约90年代护卫舰替代计划（NFR-90），德国原本打算购买八艘来代替现役的旧舰；然而，由于参与NFR-90的国家需求庞杂，各种歧见与利益冲突无法协调，导致计划进度严重落后，各参与国稍后陆续退出。; 评论; 33121

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33122_926670.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33122_926670.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33122_926670.jpg; 2016年10月10日 10:51; 1987年，西德已决定将NFR-90的订购量由八艘降为四艘，另外四艘的空缺则由西德自行设计的新护卫舰来递补，这就是F-123的起源。F-123由德国最著名的水面舰艇厂商──勃姆沃斯造船厂主导开发，并依据该厂享誉国际的MEKO模组化护卫舰设计为基础。; 评论; 33122

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33123_436536.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33123_436536.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33123_436536.jpg; 2016年10月10日 10:51; 舰体设计方面，F-123采用较高且完全没有弧度的船舷，不仅可以强化耐波力、减少舰首甲板上浪，也增加了舰艇内部的可用空间，适航性远优于干舷低矮、上层结构高耸的老旧汉堡级驱逐舰；上层结构采用长艏艛船构型，设计得十分低矮，舰尾直升机甲板明显低于舰艏船舷的高度。; 评论; 33123

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33124_862887.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33124_862887.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33124_862887.jpg; 2016年10月10日 10:51; 为了减少雷达截面积，上层结构均具有一定的内倾角度；船舷两侧分别以不同角度的平面所构成，最大倾斜为14度，不同角度之间的平面以圆弧的交角连接；; 评论; 33124

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33125_664869.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33125_664869.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33125_664869.jpg; 2016年10月10日 10:52; 使用MEKO一贯的V字形双烟囱，以便迅速排除热废气，烟囱并采用具有多个折角的多面体造型，以增加雷达隐身性能；F-123的基本设计包含了270吨的设计余裕度，以容纳服役寿期内的各种可能升级改良。; 评论; 33125

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33126_498249.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33126_498249.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33126_498249.jpg; 2016年10月10日 10:52; 动力系统方面，采用复合柴油或燃气涡轮动力系统（CODOG），主机与不莱梅级完全相同，包括两具MTU 20V 956TB92巡航用柴油机以及两具高速用LM-2500 Mod7 SAML燃气涡轮，双轴推进五叶螺旋桨，最高时速近30节。; 评论; 33126

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33127_600512.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33127_600512.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33127_600512.jpg; 2016年10月10日 10:52; 本级舰的电力供应来自四具发电机，并由13具继电箱输送电力。抵抗战损方面，本级舰采用三条箱型梁衍（Box Girder）强化甲板，并拥有六组前后依序横于舰身的双层防火隔舱壁；电力输送线路安装在左右两舷的箱型梁衍内以获得最大的保护。; 评论; 33127

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33128_186911.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33128_186911.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33128_186911.jpg; 2016年10月10日 10:52; 此外，位于舰桥底下的战情中心（CIC）、无线电室以及电脑资料室等，都加强四周舱壁的破片防御措施。; 评论; 33128

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33129_997104.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33129_997104.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33129_997104.jpg; 2016年10月10日 10:52; 武装方面，勃兰登堡级的配置虽然堪称简洁，但是全舰武装齐全，火力强大，尤其是防空武装堪称一流。本级舰的主要任务为反潜，另外还负责防空。; 评论; 33129

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33130_748603.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33130_748603.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33130_748603.jpg; 2016年10月10日 10:52; 勃兰登堡级是德国海军第一种正式采用由美、德合作开发的新一代MK-31 Block0 RAM拉姆短程防空导弹系统的舰艇，此系统的21联装MK-49发射器使用AAA规格的基座。; 评论; 33130

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33131_458542.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33131_458542.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33131_458542.jpg; 2016年10月10日 10:52; RAM是全世界第一种专业的短程反反舰导弹，接战作业为全自动，性能极佳，可有效应付迂回航行的超音速掠海反舰导弹，MK-49发射系统虽然体积小、重量轻，但是备弹量大，能有效应付饱和攻击。; 评论; 33131

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33132_670234.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33132_670234.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33132_670234.jpg; 2016年10月10日 10:53; 舰桥前方为一个A规格的模块基座，用以安装MK-41Mod3垂直发射系统，最多可容纳四组八联装MK-41发射器模块，但只安装了两个，容纳16枚北约海麻雀短程防空导弹；将来如能换装新一代四枚装一管的海麻雀ESSM防空导弹，防空火力将能大幅提升。; 评论; 33132

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33133_109010.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33133_109010.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33133_109010.jpg; 2016年10月10日 10:53; 反舰武器方面，勃兰登堡级拥有两组由旧舰移植而来的二联装MM-38飞鱼反舰导弹发射器，此外拥有一门奥托·梅莱拉76mm舰炮，安装于舰首A炮位的AA规格模块基座。; 评论; 33133

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33134_726471.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33134_726471.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33134_726471.jpg; 2016年10月10日 10:53; 本级舰在服役之初配备两门Mark-20 Rh202 20mm 65倍径机炮，未来将被Mauser新开发的MLG-27 27mm轻型自动机炮取代。; 评论; 33134

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33135_307119.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33135_307119.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33135_307119.jpg; 2016年10月10日 10:53; 反潜方面，勃兰登堡级拥有两组隐藏于舰体内的双联装MK-32Mod9鱼雷管，舰尾则有两个直升机库，两机库之间隔着防火通道，操作两架大山猫（Lynx ）-88反潜直升机，未来将换装新一代的NFH-90；此外，飞行甲板上配备有RAST直升机辅降系统。; 评论; 33135

曾让中国羡慕不已：德国海军勃兰登堡级护卫舰: http://www.sinaimg.cn/dy/slidenews/8_img/2016_41/429_33136_248908.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_41/429_33136_248908.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_41/429_33136_248908.jpg; 2016年10月10日 10:53; 虽然勃兰登堡级是因应急迫需求而快速完成的产物，但是由于德国拥有优良的造船技艺，外加先前MEKO系列模块化设计已经获得充分验证，使得勃兰登堡级不仅性能精良，而且在整体设计上堪称相当成功。; 评论; 33136

新浪微博、博客、邮箱账号，请直接登录

请用最新版微博客户端扫码
