中国歼20战机高清细节：制造工艺不逊美军F22

支持键翻阅图片列表查看大图

全屏观看

2016.11.10 16:49:29

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 18

歼-20战斗机是中国最新研制的第五代战斗机，该机在珠海航展现场进行了非常精彩的飞行展示，虽然只有短短1分钟，却让多少军迷热泪盈眶。而网友发布的图片可以看出歼20的更多细节，比如机首装备的细节、座舱部分细节等，非常罕见。（部分图片感谢鼎盛军事 JacKsonbobo）

234

一图便可荡平南海！中国海军最新战舰云集军港

一图便可荡平南海！中国海军最新...

不爱红妆爱武装！70年代的中国大庆工人女民兵

不爱红妆爱武装！70年代的中国大...

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

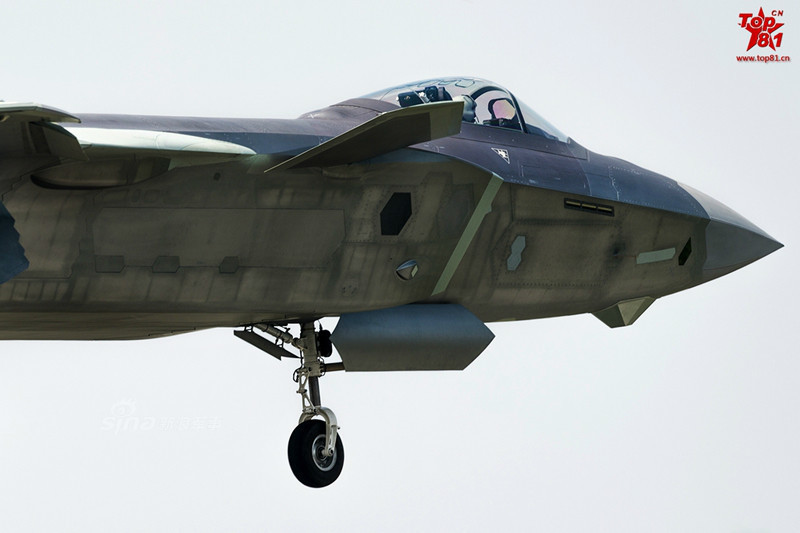

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217085_975560.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217085_975560.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217085_975560.jpg; 2016年11月10日 16:49; 歼-20战斗机是中国最新研制的第五代战斗机，该机在珠海航展现场进行了非常精彩的飞行展示，虽然只有短短1分钟，却让多少军迷热泪盈眶。而网友发布的图片可以看出歼20的更多细节，比如机首装备的细节、座舱部分细节等，非常罕见。（部分图片感谢鼎盛军事 JacKsonbobo）; 评论; 217085

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217086_719423.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217086_719423.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217086_719423.jpg; 2016年11月10日 16:49; 新浪军事深度：随着歼20的高清照片不断流出，其异常光洁顺畅的表面彻底刷新了人们对于中国战斗机的固有印象；不少人戏称其“打腻子水平达到F22水平”。; 评论; 217086

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217087_394922.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217087_394922.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217087_394922.jpg; 2016年11月10日 16:49; 歼20这种优异的表面工艺水平，在需求上来自于第四代战斗机的隐身要求，在基础上源自于国内航空制造业的自动化水平提升支持。; 评论; 217087

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217088_711749.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217088_711749.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217088_711749.jpg; 2016年11月10日 16:50; 通过隐身设计，现代战斗机在理想情况下甚至能把自身的雷达信号特征控制在低于0.1平方米的水平。相应的，如此极端的性能表现，自然也需要飞机将所有的涉及到对方雷达信号反射、自身散发信号的每一个环节，都要处理到同样极端的优化水平才行。; 评论; 217088

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217089_337903.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217089_337903.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217089_337903.jpg; 2016年11月10日 16:50; 这带来了隐身飞机设计制造上的两个重要特征：首先是木桶理论下的短板效应体现的特别明显，只要飞机上存在一个明显的、无法挽回的强暴露特征，全机其它地方隐身再好也效果等于零。; 评论; 217089

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217090_906084.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217090_906084.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217090_906084.jpg; 2016年11月10日 16:50; 其次是隐身效果的好坏，对于飞机的细节极为苛求；很多看起来根本不起眼的差异，比如机身表面一个螺栓的凸起，就能使得飞机的反射强度陡然增加数倍甚至十几倍以上。; 评论; 217090

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217091_982416.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217091_982416.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217091_982416.jpg; 2016年11月10日 16:50; 因此对于隐身飞机，仅仅保持大体上的“干净”——比如武器内置，那是远远不够的。它不仅要保持表面在外形上的高度光滑连续，同时也要保证雷达信号打在飞机表面上以后，传播衰减的一致性。; 评论; 217091

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217092_557830.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217092_557830.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217092_557830.jpg; 2016年11月10日 16:50; 要做到这样的要求，隐身飞机不仅要必须精心设计各种材料的搭配（比如吸波涂料的层数，采用何种吸波结构设计），还必须保证加工制造、装配上的高度精确。; 评论; 217092

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217093_336054.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217093_336054.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217093_336054.jpg; 2016年11月10日 16:50; 拿蒙皮做例子。飞机是很典型的轻质结构，主要受力都是由内部的隔框、大梁、桁条等完成，而铺在这些内部结构外面的蒙皮，则多数由轻薄的铝板做成。; 评论; 217093

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217094_659076.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217094_659076.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217094_659076.jpg; 2016年11月10日 16:50; 以战斗机来说，机身这样的地方蒙皮厚度在2毫米左右常见，而机翼上表面由于承受压力相对下表面低很多，视情况厚度变化较大，但多数地方就是3毫米左右。只有在机翼下表面等高压区域，厚度才会达到7-8毫米甚至以上。; 评论; 217094

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217095_373965.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217095_373965.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217095_373965.jpg; 2016年11月10日 16:50; 而这些高强度的铝合金薄板，本身很薄，而面积又很大；这使得它们自身的刚度特性很差，在加工的过程中极易变形。因此在飞机上——特别是有些年头的飞机上，第一次近距离观摩细节的人都常常被飞机表面的粗糙程度所震惊。; 评论; 217095

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217096_959289.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217096_959289.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217096_959289.jpg; 2016年11月10日 16:51; 比如早年的飞机上，大块大块的蒙皮边沿不直、表面不平顺、打满蘑菇头的铆钉。造成这种现象的原因，就是加工工艺水平有限，蒙皮不能一次精确的冲压或者拉伸成型，需要人工敲打修整形状、裁剪边沿；; 评论; 217096

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217097_240303.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217097_240303.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217097_240303.jpg; 2016年11月10日 16:51; 由于定位精度较低，蒙皮变形幅度大，只能用圆头铆钉。而这些圆头铆钉的凸起，会在战斗机高速飞行中形成相当可观的阻力。; 评论; 217097

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217098_308273.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217098_308273.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217098_308273.jpg; 2016年11月10日 16:51; 因此后来的战斗机在材料和制造工艺提升以后，蒙皮本身的边沿更整齐、表面更顺滑，在蒙皮上锪窝出锥形的凹坑，配合沉头铆钉或者螺栓，避免表面凸起。这也是三代机相对二代机、以往西方飞机相对中俄飞机，一看就外观质感好得多的关键原因。; 评论; 217098

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217099_168366.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217099_168366.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217099_168366.jpg; 2016年11月10日 16:51; 而在歼20这样的飞机上，三代机的精度标准已经不能满足要求；它现在体现出来的加工水平，是必须采用机器人进行高度自动化的蒙皮成型和裁边才能做到的。; 评论; 217099

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217100_538848.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217100_538848.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217100_538848.jpg; 2016年11月10日 16:51; 包子好吃不在褶上，这话不适用于飞机，特别是不适用于隐身飞机。而歼20的外观工艺表现，无疑证明中国在航空制造上有了脱胎换骨的能力进步。（作者署名：候知健）; 评论; 217100

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217101_137175.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217101_137175.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217101_137175.jpg; 2016年11月10日 16:51; 歼-20战斗机是中国最新研制的第五代战斗机，该机在珠海航展现场进行了非常精彩的飞行展示，虽然只有短短1分钟，却让多少军迷热泪盈眶。而网友发布的图片可以看出歼20的更多细节，比如机首装备的细节、座舱部分细节等，非常罕见。（部分图片感谢鼎盛军事 JacKsonbobo）; 评论; 217101

中国歼20战机高清细节：制造工艺不逊美军F22: http://www.sinaimg.cn/dy/slidenews/8_img/2016_45/193_217102_485349.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_45/193_217102_485349.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_45/193_217102_485349.jpg; 2016年11月10日 16:51; 歼-20战斗机是中国最新研制的第五代战斗机，该机在珠海航展现场进行了非常精彩的飞行展示，虽然只有短短1分钟，却让多少军迷热泪盈眶。而网友发布的图片可以看出歼20的更多细节，比如机首装备的细节、座舱部分细节等，非常罕见。（部分图片感谢鼎盛军事 JacKsonbobo）; 评论; 217102
