没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w690h327/20180225/dRf6-fyrwsqi0064017.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w690h327/20180225/dRf6-fyrwsqi0064017.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w690h327/20180225/dRf6-fyrwsqi0064017.jpg/w50hdp.jpg
2018年02月25日 12:25

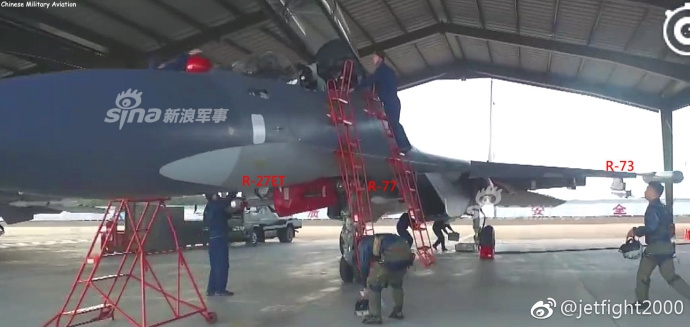

近日央视曝光东部战区空军航空兵某旅执行东海防空识别区警戒任务的日常,其中一架正在执行战备值班的Su-30MKK腹部被曝携挂一枚R-77主动雷达制导中距空空弹,此前军网英文也曾曝光南部战区空军某旅列装的俄制RVV-SD/R-77-1空空导弹,那批R-77空空导弹被指是与苏-35一起引进的。另外此次在央视露面的Su-30MKK右翼下面还携挂一枚R-27ET红外制导中距空空弹,左翼下面则携挂一枚R-73红外制导近距格斗弹。有分析认为,这样的武器搭配显示该旅Su-30MKK在空战中更加注重从视距外对目标发动攻击。(来源:jetfight2000)
评论
314575
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w690h425/20180225/GsUh-fyrwsqi0064025.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w690h425/20180225/GsUh-fyrwsqi0064025.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w690h425/20180225/GsUh-fyrwsqi0064025.jpg/w50hdp.jpg
2018年02月25日 12:25
新浪军事深度:今年一月中旬中国军网发布了一组南部战区空军航空兵某旅组织跨昼夜飞行训练的图片,首次曝光了该旅刚刚随Su-35S一同装备的俄制R-77-1/RVV-SD主动雷达制导中距空空导弹。
评论
314576
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w650h433/20180225/m8Cx-fyrwsqi0064331.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w650h433/20180225/m8Cx-fyrwsqi0064331.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w650h433/20180225/m8Cx-fyrwsqi0064331.jpg/w50hdp.jpg
2018年02月25日 12:25
目前中国空/海军共引进了RVV-AE和RVV-SD两种型号。其中RVV-AE为R-77的出口代号,它长3.6米,弹径0.2米,重175公斤,射程80公里。RVV-AE广泛装备了中国空/海军J-11A,Su-27UBK(升级后),Su-30MKK和Su-30MK2战斗机。(苏-35使用的RVV-SD)
评论
314577
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w650h437/20180225/7kc3-fyrwsqi0064335.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w650h437/20180225/7kc3-fyrwsqi0064335.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w650h437/20180225/7kc3-fyrwsqi0064335.jpg/w50hdp.jpg
2018年02月25日 12:25
而RVV-SD则为R-77-1的出口代号,是RVV-AE的改进型号,它长3.71米,重190公斤,射程110公里。目前RVV-SD只少量装备了中国空军Su-35S战斗机。(歼-11A/苏-30MKK使用的早前RVV-AE)
评论
314578
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/U8rm-fyrwsqh6697645.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/U8rm-fyrwsqh6697645.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/U8rm-fyrwsqh6697645.gif/w50hdp.jpg
2018年02月25日 12:25
与RVV-AE相比,RVV-SD弹体更长更重以容纳更大的固体火箭发动机。同时它采用了新的主动雷达制导头(9B-1248?)以取代原来的9B-1348E。此外RVV-SD还改进了栅格尾翼转轴的设计,取消了三角形整流罩。因此栅格尾翼转轴前后是否有三角形整流罩,是区分RVV-AE与RVV-SD的一个显著特征。
评论
314579
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/ws4--fyrwsqh6697671.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/ws4--fyrwsqh6697671.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/ws4--fyrwsqh6697671.gif/w50hdp.jpg
2018年02月25日 12:25
RVV-AE最早于2001年随Su-30MKK多用途战斗机一同引进,为中国空/海军第一款主动雷达制导中距空空导弹。它使中国空/海军首次具备了与美日台空军装备的AIM-120/AAM-4/米卡/TC-2主动雷达制导空空弹相抗衡的能力,对中国空/海军视距外空战的技战术水平跨上新台阶具有着重大的意义。
评论
314580
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/lRn_-fyrwsqh6697685.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/lRn_-fyrwsqh6697685.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/lRn_-fyrwsqh6697685.gif/w50hdp.jpg
2018年02月25日 12:25
同时RVV-AE也为中国航空兵器工业带来了国外先进的空空导弹技术,为国产PL-12主动雷达制导空空弹的研制提供了宝贵的实物借鉴。从本世纪初开始,装备在侧卫系列战斗机上的RVV-AE一直担负着国土防空以及维护海洋权益的重任,为中国空/海军撑起了一片广阔的天空。从2017年开始,随着Su-35S的引进,目前俄制最新型的RVV-SD也加入了这一行列。
评论
314581
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/8sOa-fyrwsqh6697709.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/8sOa-fyrwsqh6697709.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/8sOa-fyrwsqh6697709.gif/w50hdp.jpg
2018年02月25日 12:25
然而我们必须清醒地认识到,与国际上最先进的主动雷达制导空空弹如AIM-120D相比,RVV-SD的性能已经落后。这也反映出苏联解体后几十年来由于经济衰退给俄罗斯国防工业带来的巨大冲击,造成了中国空军最新进口的Su-35S在武器性能上已不是国际顶尖水平的尴尬局面。
评论
314582
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/avbV-fyrwsqh6697729.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/avbV-fyrwsqh6697729.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/avbV-fyrwsqh6697729.gif/w50hdp.jpg
2018年02月25日 12:25
值得欣慰的是,近十年来随着国力的增长,中国在航空武器装备的研制生产上已取得巨大的突破,与AIM-120D相比毫不逊色的PL-15主动雷达制导空空弹已经进入中国空军服役。(作者署名:jetfight2000)
评论
314583
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/P7f4-fyrwsqh6697755.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/P7f4-fyrwsqh6697755.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/P7f4-fyrwsqh6697755.gif/w50hdp.jpg
2018年02月25日 12:25
近日中国从俄罗斯引进的R-77-1型主动雷达制导空空导弹正式公开主亮相,它也表明俄罗斯已经成为继中国之后又一个能够生产主动雷达制导空空导弹的国家。
评论
314584
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/VHdm-fyrwsqh6697774.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/VHdm-fyrwsqh6697774.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/VHdm-fyrwsqh6697774.gif/w50hdp.jpg
2018年02月25日 12:25
为了提高超视距空战能力,美国从上世纪80年代开始研制AIM-120主动雷达制导空空导弹,苏联针锋相对也开展自己主动雷达制导空空导弹研制项目,这就是R-77主动雷达制导空空导弹,首枚样弹在1985左右开始进行测试,由于技术难度较大,加上当时苏联经济困难,所以R-77导弹研制进度比较缓慢,一直到90年代中期俄罗斯才完成R-77空空导弹设计定型,投入批量生产。
评论
314585
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w400h225/20180224/Q8bl-fyrwsqh6697787.gif
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/Q8bl-fyrwsqh6697787.gif/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w400h225/20180224/Q8bl-fyrwsqh6697787.gif/w50hdp.jpg
2018年02月25日 12:25
虽然R-77已经投产,但是并不意味着俄罗斯可以凭借自己力量生产这种导弹,前面说过R-77空空导弹计划开始于苏联时期,整个导弹研制工作除了俄罗斯之外,还有其他加盟共和国军工企业加入,例如乌克兰,因此在R-77投产的时候,许多零件还需要俄罗斯境外厂家提供。这对于俄罗斯空军来说,并不希望主力空空导弹过多采用境外厂家零部件,再加上俄罗斯独立之后,经济一度处于崩溃边缘,国防预算不足,难以大量采购R-77空空导弹,因此这个时候生产R-77主要用于出口,最大用户就是中国和印度空军,两个国家采购数量都在1000枚以上。
评论
314586
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w950h633/20180225/0na--fyrwsqi0066893.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h633/20180225/0na--fyrwsqi0066893.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h633/20180225/0na--fyrwsqi0066893.jpg/w50hdp.jpg
2018年02月25日 12:25
受到苏联电子工业水平限制,早期R-77制导系统技术水平也不高,例如9B-1348E末制导雷达仍旧采用了卡塞格伦天线,捷联惯导系统也是机械惯导系统,信号/数据处理系统能力也不足,影响了导弹整体性能,因此俄罗斯一直计划对R-77制导系统进行改进,但是苦于资金不足,这个时候中国也在研制自己主动雷达制导空空导弹,考虑到国内相关单位在此领域基础比较薄弱,有关部门决定与俄罗斯进行技术合作在中国资金支持下,俄罗斯完成新一代9B-1103M末制导雷达和光纤捷联惯导系统研制,9B-1103M末制导雷达采用了平板缝阵天线,提高了系统灵敏度,增加了探测距离,批量生产R-77就采用了新的制导系统,按照俄罗斯自己评估,换装新系统之后,R-77战术技术指标相当于美国AIM-120B空空导弹。
评论
314587
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w950h633/20180225/CRnp-fyrwsqi0066905.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h633/20180225/CRnp-fyrwsqi0066905.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h633/20180225/CRnp-fyrwsqi0066905.jpg/w50hdp.jpg
2018年02月25日 12:25
中国则利用这套系统研制了国产PL-12主动雷达制导空空导弹,不过在地面绕飞和空中测试之中,有关单位认为系统信号/数据处理系统能力仍旧偏低,因此一边进行系统国产化,一边对其进行改进,用DSP替代了原来信号/数据处理系,因此国产化系统性能比进口系统又有所提高,进入新世纪,PL-12主动雷达制导空空导弹完成设计定型,标志着中国成为当今少数能够研制、生产主动雷达制导空空导弹的国家,在空空导弹发展道路上一举超越了俄罗斯。
评论
314588
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w950h633/20180225/EznA-fyrwsqi0066924.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h633/20180225/EznA-fyrwsqi0066924.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h633/20180225/EznA-fyrwsqi0066924.jpg/w50hdp.jpg
2018年02月25日 12:25
进入新世纪,随着经济条件改善,俄罗斯也着手进行R-77空空导弹国产化工作,2003年项目启动,这就是R-77-1空空导弹,俄罗斯空军要求R-77-1能够对抗AIM-120后期改进型空空导弹,从俄方媒体报道来看,R-77-1性能基准对标美国AIM-120C5,因此俄罗斯对9B-1103M末制导雷达也进行了升级,包括采用灵敏度更高发射机、接收机和天线,提高信号/数据处理系统能力等,对固体火箭发动机进行了改进,并且增加了发动机尺寸,以提高射程,因此R-77-1尺寸和重量比R-77有所增加。
评论
314589
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w950h534/20180225/y905-fyrwsqi0123669.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h534/20180225/y905-fyrwsqi0123669.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h534/20180225/y905-fyrwsqi0123669.jpg/w50hdp.jpg
2018年02月25日 12:25
首枚R-77-1空空导弹样弹在2005年完成,计划在2006年进行第一次空中试射,由于俄罗斯军工行业长期失血,技术人员流失比较严重,因此R-77-1空空导弹研制工作非常不顺利,一直到2010年才在苏-35S战斗机进行测试,又到了2015年导弹才宣告设计定型,投入批量生产,交付俄罗斯空军已经是2016年的事情了。
评论
314590
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w950h534/20180225/RLaB-fyrwsqi0123676.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h534/20180225/RLaB-fyrwsqi0123676.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h534/20180225/RLaB-fyrwsqi0123676.jpg/w50hdp.jpg
2018年02月25日 12:25
在此之前俄罗斯空军战斗机不得不继续挂载R-27半主动雷达制导空空导弹,面对西方战斗机在超视距空战之中处于劣势地位,实际上即使R-77-1空空导弹已经是明日黄花,美国已经研制成功更加先进AIM-120D中远程空空导弹,欧洲流星导弹也投入了实用,这两种导弹整体性能已经超越R-77-1,因此俄罗斯空军需要更加先进空空导弹。
评论
314591
没装备PL15?我军苏30被曝携挂苏35类似款中距弹
http://n.sinaimg.cn/mil/8_img/upload/e1815041/w950h500/20180118/OcVW-fyqtwzu1478916.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h500/20180118/OcVW-fyqtwzu1478916.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h500/20180118/OcVW-fyqtwzu1478916.jpg/w50hdp.jpg
2018年02月25日 12:25
相比较之下,中国完成PL-12空空导弹之后,迅速向更高水平迈进,先后在有源末制导雷达、固体双脉冲火箭发动机等领域取得了突破,在此基础上,研制了更加先进的PL-15中远程空空导弹,它的整体战术技术指标相当于美国最新一代AIM-120D中远程空空导弹和欧洲流星中远程空空导弹,标志着中国新一代空空导弹技术水平已经超越俄罗斯,比肩美欧,有力增强了中国战斗机空战能力。(作者署名:小飞猪观察)
