挂架不是电战天线！我军苏35战机远海“打靶归来”

支持键翻阅图片列表查看大图

全屏观看

2018.06.28 07:50:09

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 12

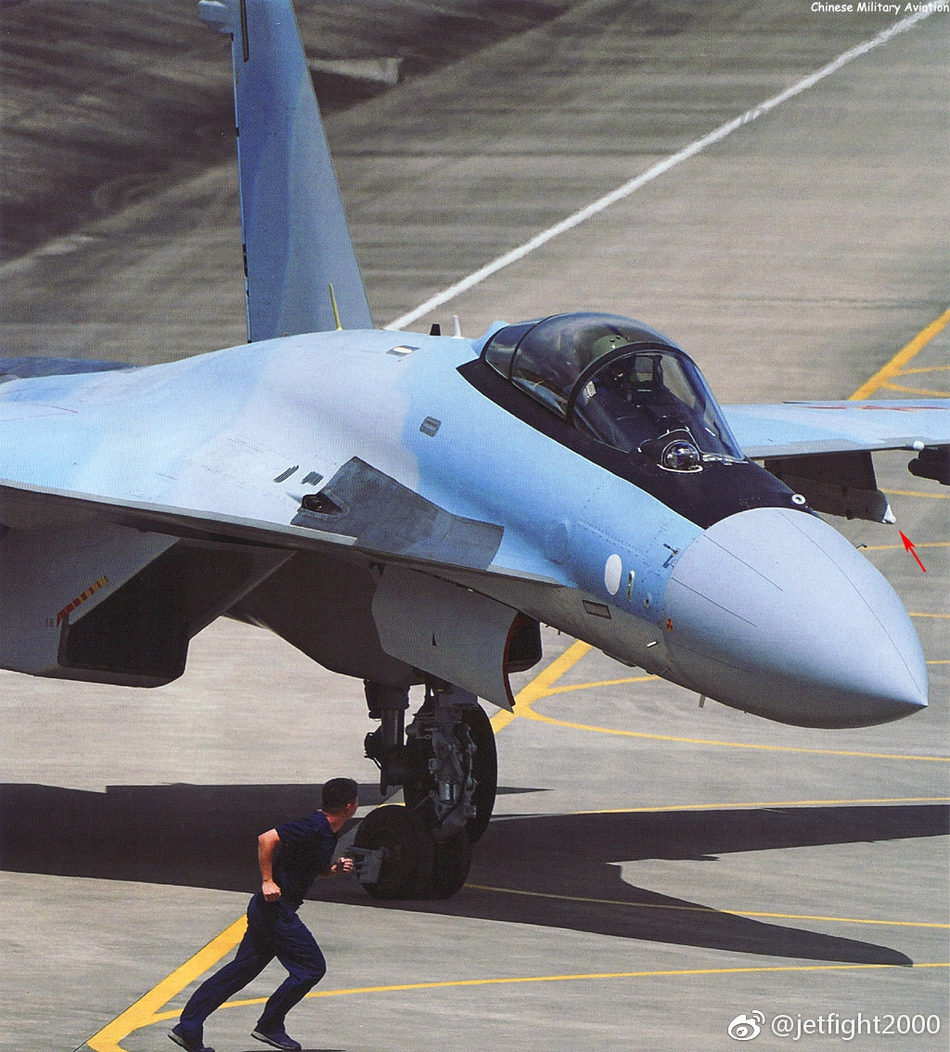

近日，南部战区空军航空兵苏35战机执行完远海训练任务后，机务官兵引导战机滑向停机位。苏35战机左侧机翼下的AKU170挂架引发关注，部分网友将其误认为是不明电战天线，事实上AKU170只是用于挂载R-77导弹的弹射式发射架，包括俄罗斯自用版苏35也在使用。（来源：jetfight2000）

172

射程更远！我军红旗9B导弹与原版红旗9有啥不一样

射程更远！我军红旗9B导弹与原版红

东海老将又魔改！中国138现代级驱逐舰进厂升级

东海老将又魔改！中国138现代级...

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/558/w1024h1134/20180628/RQwo-heqpwqx8522258.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/558/w1024h1134/20180628/RQwo-heqpwqx8522258.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/558/w1024h1134/20180628/RQwo-heqpwqx8522258.jpg/w50hdp.jpg; 2018年06月28日 07:50; 近日，南部战区空军航空兵苏35战机执行完远海训练任务后，机务官兵引导战机滑向停机位。苏35战机左侧机翼下的AKU170挂架引发关注，部分网友将其误认为是不明电战天线，事实上AKU170只是用于挂载R-77导弹的弹射式发射架，包括俄罗斯自用版苏35也在使用。（来源：jetfight2000）; 评论; 339132

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/10/w500h310/20180628/DKV8-heqpwqx8522292.png; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/10/w500h310/20180628/DKV8-heqpwqx8522292.png/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/10/w500h310/20180628/DKV8-heqpwqx8522292.png/w50hdp.jpg; 2018年06月28日 07:50; 新浪军事深度：在2003年迪拜航展上，俄罗斯正式公开了苏-35项目。时间快进到2017年，在当年11月的迪拜航展开幕时，这种战斗机已进入俄罗斯和中国空军服役，并在接受叙利亚战火的考验。其实早在1988年，苏霍伊就推出了苏-27战斗机的重大改进型苏-27M，但由于苏联的解体和随后俄罗斯的经济困难，苏霍伊只能把该机的销售寄希望于外销市场，并在20世纪90年代初赋予该机苏-35的外销编号，但无人问津（苏霍伊曾向我国推销过该机，但当时该机的航电和推力矢量技术并不成熟）。; 评论; 339133

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/699/w1800h499/20180628/4DqW-heqpwqx8522299.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/699/w1800h499/20180628/4DqW-heqpwqx8522299.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/699/w1800h499/20180628/4DqW-heqpwqx8522299.jpg/w50hdp.jpg; 2018年06月28日 07:50; 苏-27M最引人注目之处是为“侧卫”家族引入了一系列新改进，如全新的三翼面鸭式气动布局、相控阵雷达和推力矢量发动机。所有这些改进后来都被应用在苏-30MKI及其衍生型上。不过苏-30MKI是伊尔库茨克工厂的产品，在俄罗斯国有资产私有化的大潮中，该工厂成为私人公司也就是现在的伊尔库特公司，成为国有阿穆尔河畔共青城飞机制造厂最大的竞争对手。我国进口的苏-27SK和苏-30MKK都是共青城厂制造的。; 评论; 339134

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/500/w800h500/20180628/kFOw-heqpwqx8522306.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/500/w800h500/20180628/kFOw-heqpwqx8522306.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/500/w800h500/20180628/kFOw-heqpwqx8522306.jpg/w50hdp.jpg; 2018年06月28日 07:50; 为了让共青城厂拥有一种能与苏-30MKI抗衡的产品，恢复出口竞争力，苏霍伊公司及其合作伙伴自行出资在2003年启动了全新的苏-35研制项目，当时该项目完全基于出口目的。2008年2月19日，第一架苏-35-1原型机901号首飞，接着902号原型机在2008年10月2日首飞。虽然新苏-35原型机在早期试飞中表现抢眼，但仍没有吸引到国外客户。最后俄罗斯国防部在2009年8月莫斯科航展期间伸出援手，订购了48架苏-35S。俄空军当时预计在未来至少要升级10个战斗机团，每个团需要36架战斗机，如果全部换装第五代战斗机显然过于昂贵，因此需要装备比苏-57（PAK FA）更简单更便宜的战斗机。; 评论; 339135

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/493/w800h493/20180628/dvOY-heqpwqx8522317.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/493/w800h493/20180628/dvOY-heqpwqx8522317.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/493/w800h493/20180628/dvOY-heqpwqx8522317.jpg/w50hdp.jpg; 2018年06月28日 07:50; 由俄空军要求新战斗机的航程不低于3000公里，于是就排除了轻型战斗机，最后共青城的苏-35和伊尔库特的苏-30SM一道成为苏-57战斗机的补充。2011年5月3日，俄空军的首架苏-35S-1原型机也是第三架苏-35原型机在共青城首飞。航电集成问题大幅拖延了苏-35的试飞进程，这也是为什么直到2017年下半年该机才完成第二阶段国家试飞的原因，也就是说直到此时苏-35S才完全达到合同规定的要求。2017年10月2日，俄国防部签署了苏-35S的认可文件。; 评论; 339136

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/521/w1280h841/20180628/aIPu-heqpwqx8523205.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/521/w1280h841/20180628/aIPu-heqpwqx8523205.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/521/w1280h841/20180628/aIPu-heqpwqx8523205.jpg/w50hdp.jpg; 2018年06月28日 07:50; 在2015年11月一架苏-24被土耳其F-16击落后，俄空天军从2016年1月下旬开始持续向叙利亚部署四架苏-35S以加强护航能力。苏-35中队的飞行员也被轮换派往叙利亚，以获得宝贵的实战经验。除R-27和R-73空空导弹外，驻叙利亚苏-35S还装备了新型的R-77-1中距弹，偶尔还能看到该机挂载250千克无制导炸弹执行对地任务。虽然俄国防部声称苏-35S在战斗中投掷了空地制导弹药，但并没有看到相关照片。苏-35S在叙利亚通常会在翼尖安装“希比内”干扰吊舱。; 评论; 339137

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/514/w1280h834/20180628/uwaM-heqpwqx8523219.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/514/w1280h834/20180628/uwaM-heqpwqx8523219.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/514/w1280h834/20180628/uwaM-heqpwqx8523219.jpg/w50hdp.jpg; 2018年06月28日 07:50; 俄空天军向叙利亚部署苏-35S一方面是为了锻炼队伍，让该机飞行员在复杂作战环境下积累实战经验，另一方面也是为苏-35S做活广告，而且这可能还是主要目的，因为俄空天军上一代攻击机和直升机包办了在叙利亚的大多数任务。经过十年的漫长谈判后，中俄两国终于在2015年11月签订了24架苏-35SK战斗机的采购协议，苏霍伊终于迎来了期待已久的第一个苏-35出口合同。据说俄罗斯一直要求我国购买至少48架苏-35SK，但该机的吸引力显然没有这么大。; 评论; 339138

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/487/w1280h807/20180628/mKaW-heqpwqx8523236.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/487/w1280h807/20180628/mKaW-heqpwqx8523236.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/487/w1280h807/20180628/mKaW-heqpwqx8523236.jpg/w50hdp.jpg; 2018年06月28日 07:50; 前四架苏-35SK于2016年12月抵达中国，2017年俄方又交付了10架，最后10架将在2018年抵达。这些飞机都以标准配置交付，未来可能会集成国产装备和武器。从照片上看，我国苏-35SK仅在垂尾航行灯上和俄军自用型不同。事实上苏-35和第一阶段苏-57之间最大的区别就是机身，后者是一种隐身战斗机，其气动布局为了超音速巡航和超音速机动进行了优化，并有内置弹舱。除此之外这两种战斗机都在同一个工厂制造，使用相同的生产设备，共享相同的工装，遵循相近的生产标准，甚至发动机也几乎一样都是“产品117”。; 评论; 339139

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/534/w1280h854/20180628/sN9x-heqpwqx8523252.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/534/w1280h854/20180628/sN9x-heqpwqx8523252.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/534/w1280h854/20180628/sN9x-heqpwqx8523252.jpg/w50hdp.jpg; 2018年06月28日 07:50; 目前苏-57原型机正在测试新一代的“产品30”发动机，将显著增强飞行性能，而这种发动机也能很容易地安装在苏-35上。两种战斗机在航电上的主要区别是苏-57装备了N036“松鼠”有源相控阵雷达，而苏-35装备的是N135“雪豹”无源相控阵雷达。此外，两种战斗机的武器几乎完全相同。苏-35是与苏-57平行进行的，通过共享发动机和航电技术来降低研制成本。这两种战斗机安装的发动机都是留里卡AL-41F1，也就是苏-27 AL-31F发动机的重大改进型，唯一区别是苏-35的AL-41F1S（“产品117S”）具有独立的发动机控制系统，而苏-57的AL-41F1（“产品117”）则通过飞控系统进行控制（飞火推一体化）。; 评论; 339140

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/443/w1280h763/20180628/W0l9-heqpwqx8523287.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/443/w1280h763/20180628/W0l9-heqpwqx8523287.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/443/w1280h763/20180628/W0l9-heqpwqx8523287.jpg/w50hdp.jpg; 2018年06月28日 07:50; 苏-35的“大脑”是KPrNO-35（KPrNO是俄语瞄准导航设备复合体的缩写）航电套件，其俄军自用型是KPrNO-35S，该系统通过由两台Baget-53计算机组成的中央计算机系统进行控制。苏-35的航电系统是苏霍伊设计局独立集成的，这对苏霍伊战斗机来说是头一遭。苏-35的座舱内有两台15英寸MFI-35多功能显示器和一台KAI-35平视显示器（HUD），全部由罗曼斯科耶提供。飞行员左膝处有一台小型罗曼斯科耶MFPI-35M显示控制面板，用于显示武器状态、发动机数据和飞机系统等次要信息。; 评论; 339141

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/505/w1280h825/20180628/Ewac-heqpwqx8524464.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/505/w1280h825/20180628/Ewac-heqpwqx8524464.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/505/w1280h825/20180628/Ewac-heqpwqx8524464.jpg/w50hdp.jpg; 2018年06月28日 07:50; 苏-35的OLS-35红外搜索与跟踪系统具有共用光学模块的中波红外和电视摄像机、激光测距仪和目标指示器。反射镜扫描方位角+-90°，俯仰角-15+60°，可在90公里距离上发现苏-30大小的尾追目标，在35公里距离上发现类似迎头目标，可同时跟踪四个空中目标。苏-35还可挂载KOEP-35瞄准吊舱执行对地任务。总体来说，苏-35不仅机动性超群，还拥有良好的多用途能力，并且与苏-57共用大量技术，为装备老式“侧卫”战斗机的国家提供了一种可靠的后继机解决方案。（作者署名：傲气菜鸟）; 评论; 339142

挂架不是电战天线！我军苏35战机远海“打靶归来”: http://n.sinaimg.cn/mil/8_img/upload/e1815041/w800h421/20180228/yNiD-fwnpcns3157682.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w800h421/20180228/yNiD-fwnpcns3157682.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w800h421/20180228/yNiD-fwnpcns3157682.jpg/w50hdp.jpg; 2018年06月28日 07:50; 《出鞘》完整内容可扫描图片二维码关注新浪军事官方微信抢先查看（查看详情请搜索微信公众号：sinamilnews），《出鞘》每天在新浪军事官方微信完整首发，阅读往期《出鞘》请查看新浪军事官方微信历史消息，搜索《出鞘》文章请回复关键词查询，如查看本期《出鞘》，回复巡航导弹，查看上期《出鞘》，回复媚日。; 评论; 339143
