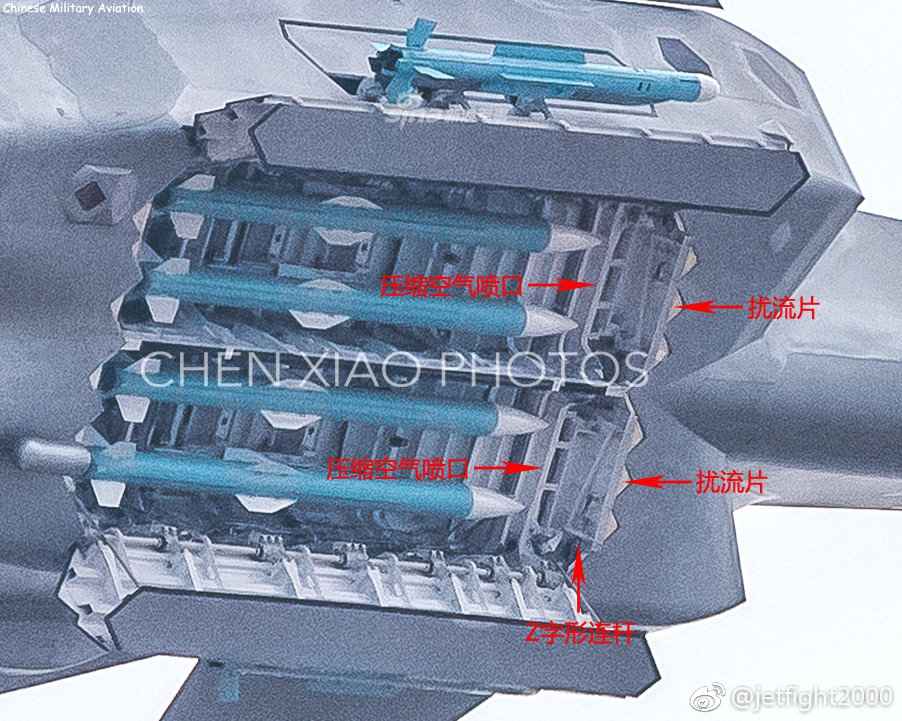

在本届珠海航展上，我歼20战机首次面向公众开启内置弹舱飞行，展示其内部携挂的PL-10/PL-15空空导弹。有网友近日对歼20与F22的内置弹舱细节进行了分析，根据现场高清照片显示，机腹弹舱前段扰流片下方左右似乎各安装了一排压缩空气喷口。压缩空气由进气道引入，通过喷口向下喷入弹舱前缘处的高速气流中，使其部分向下偏斜，从而降低弹舱内的噪音震动。这项设计为歼20首创，F22并无类似设计。（图片来源：jetfight2000 军网英文）
674
曾擅闯我西沙领海！美军访港宙斯...
买几艘中国S20潜艇？埃及购华033...
别光注意导弹！我歼20机腹弹舱一设计全球首创
2018-11-26 11:56:21
别光注意导弹！我歼20机腹弹舱一设计全球首创
(1/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(2/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(3/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(4/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(5/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(6/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(7/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(8/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(9/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(10/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(11/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(12/13)
2018年11月26日 11:56
别光注意导弹！我歼20机腹弹舱一设计全球首创
(13/13)
2018年11月26日 11:56
收藏
下载
评论 1,937
分享到
显示更多文字
97
条评论
|
1,937
人参与
网友评论
表情
登录
|
注册
|
退出
分享到微博
发布
最热评论
刷新
I明媚的忧伤I
广西桂林
最大的五代机却是挂弹最少的五代机
2018-11-26 15:13
举报
赞
671
回复
绝乀世仔仔
广东广州
是可以挂六枚中距弹，航展展示的不是中距弹是霹雳15中远程弹。如果挂霹雳12可以挂6枚，霹雳15长度和弹径问题只能挂四枚。
2018-11-26 13:19
举报
赞
84
回复
路过打个酱油看看就走
江苏无锡
中国侧弹仓打开方式非常先进
2018-11-26 13:56
举报
赞
51
回复
最新评论
刷新
用户6592395352
江苏无锡
F22弹仓内管线很凌乱嘛！对比我们的歼20看着就很舒服！
2018-12-25 09:40
举报
赞
回复
换角度1945
广东广州
应当再增加”两个小型“导弹，做到”远近结合“，也就是”四大两小“。还可增加两个”微型“向后反击”尾后追踪来的防身……
2018-12-24 01:04
举报
赞
回复
用户188****1907
吉林松原
2018-11-28 06:52
举报
赞
回复
查看全部
97
条评论 >
已顶
+1
收藏成功
查看我的收藏
已收藏!
您可通过新浪首页
(www.sina.com.cn)
顶部 “
我的收藏
”， 查看所有收藏过的文章。
知道了
0
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/23/w902h721/20181126/Iaa4-hpevhck7343722.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/23/w902h721/20181126/Iaa4-hpevhck7343722.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/23/w902h721/20181126/Iaa4-hpevhck7343722.jpg/w50hdp.jpg
2018年11月26日 11:56
在本届珠海航展上，我歼20战机首次面向公众开启内置弹舱飞行，展示其内部携挂的PL-10/PL-15空空导弹。有网友近日对歼20与F22的内置弹舱细节进行了分析，根据现场高清照片显示，机腹弹舱前段扰流片下方左右似乎各安装了一排压缩空气喷口。压缩空气由进气道引入，通过喷口向下喷入弹舱前缘处的高速气流中，使其部分向下偏斜，从而降低弹舱内的噪音震动。这项设计为歼20首创，F22并无类似设计。（图片来源：jetfight2000 军网英文）
评论
361861
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/246/w1100h746/20181126/7iEi-hmivixp0403488.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/246/w1100h746/20181126/7iEi-hmivixp0403488.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/246/w1100h746/20181126/7iEi-hmivixp0403488.jpg/w50hdp.jpg
2018年11月26日 11:56
新浪军事深度：11月11日，在中国空军69周年生日以及珠海航展闭幕当天，歼-20首次面对公众进行了开弹舱表演，引发海内外巨大关注。
评论
361862
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/155/w1024h731/20181126/y1YG-hpfyces4911555.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/155/w1024h731/20181126/y1YG-hpfyces4911555.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/155/w1024h731/20181126/y1YG-hpfyces4911555.jpg/w50hdp.jpg
2018年11月26日 11:56
以往在网络上我们其实也见过歼-20开弹舱的画面，但此次公开亮相，通过摄影爱好者们的照片，我么仍能够获得一些信息。今天，我们就来说说这事儿。
评论
361863
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/693/w950h543/20181126/mjf8-hpfyces4911564.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/693/w950h543/20181126/mjf8-hpfyces4911564.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/693/w950h543/20181126/mjf8-hpfyces4911564.jpg/w50hdp.jpg
2018年11月26日 11:56
首先，从与霹雳-10的相对大小来看，图中主弹舱内的导弹应该是弹径超20厘米、弹长超4米的增程型中程弹或远程弹。
评论
361864
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/562/w950h1212/20181126/y6nG-hpfyces4911568.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/562/w950h1212/20181126/y6nG-hpfyces4911568.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/562/w950h1212/20181126/y6nG-hpfyces4911568.jpg/w50hdp.jpg
2018年11月26日 11:56
图中主舱只挂4枚，看起来还有空间，而且有的清晰图片显示两颗导弹中间还有疑似没有使用的挂点，所以现在盛传他应该可以用错位的方式再挂一枚。
评论
361865
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/757/w950h607/20181126/K4I4-hmhswip0911365.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/757/w950h607/20181126/K4I4-hmhswip0911365.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/757/w950h607/20181126/K4I4-hmhswip0911365.jpg/w50hdp.jpg
2018年11月26日 11:56
关于这点，图中的导弹的主翼弦长偏大，略大于雷达罩的长度，而弹舱虽比导弹长，但似乎是多不到雷达罩的长度。所以图中的大弹要再挂一枚应该有困难。
评论
361866
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/783/w950h633/20181126/BVcN-hmhswip0911394.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/BVcN-hmhswip0911394.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/BVcN-hmhswip0911394.jpg/w50hdp.jpg
2018年11月26日 11:56
不过图中的是大弹，如果改挂霹雳-12或其改良型，长度较少，弹翼弦长如果较短的话，就可以错位加挂。达到，F-22内挂6枚中程空空导弹的水平。
评论
361867
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/783/w950h633/20181126/Pcix-hpfyces4911625.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/Pcix-hpfyces4911625.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/Pcix-hpfyces4911625.jpg/w50hdp.jpg
2018年11月26日 11:56
其次，歼-20虽然体格大，从图中看得出弹舱深度没有多很多，因此类似的远程空空弹可能是他设计要挂的最大弹种。
评论
361868
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/14/w950h664/20181126/Izcx-hmivixp0403553.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/14/w950h664/20181126/Izcx-hmivixp0403553.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/14/w950h664/20181126/Izcx-hmivixp0403553.jpg/w50hdp.jpg
2018年11月26日 11:56
因此，歼-20应该不像苏-57可挂300千米级巡航导弹之类的对地武器，但携带美式短程对地武器应该没问题。特别是中国近年展出的对地武器许多在尺寸与吨位上都走美式风格。所以歼-20可内挂的攻击武器应该不少，但应不会是远程对地武器。
评论
361869
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/13/w950h663/20181126/beRD-hpfyces4911630.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/13/w950h663/20181126/beRD-hpfyces4911630.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/13/w950h663/20181126/beRD-hpfyces4911630.jpg/w50hdp.jpg
2018年11月26日 11:56
从比例上来看，歼-20的主弹舱长度与苏57相当，但相对较宽较浅。容积大小或许相当，只是因为深度问题所以限制可用弹的尺寸。这里也可以看到工程人员的一些优化措施。
评论
361870
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/783/w950h633/20181126/_Zn6-hmivixp0403555.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/_Zn6-hmivixp0403555.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/_Zn6-hmivixp0403555.jpg/w50hdp.jpg
2018年11月26日 11:56
那么歼-20既然这么大，为何就不把弹舱也做大呢？这主要是因为歼-20弹舱设计跟F-22类似，他们追求极致隐身都采用深度S进气道，因为弹舱跟进气道共享横截面，所以弹舱越大进气道绕得越剧烈。应该说，歼-20的结构配置合理，他的弹舱应该比22大但是比例相当，这样还可以兼顾动力效率以及燃油空间。
评论
361871
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/783/w950h633/20181126/lbUx-hmhswip0911427.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/lbUx-hmhswip0911427.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/783/w950h633/20181126/lbUx-hmhswip0911427.jpg/w50hdp.jpg
2018年11月26日 11:56
而歼-20如果又要大就往宽度发展，这会增加飞机横截面积，而歼-20机体拉长，维持需要的细远程度。 弹舱的深度既然已定，那就尽量发展这个尺寸的武器。可以说，歼-20仍足以兼顾对地攻击能力。（作者署名：北国防务 文/杨政卫）
评论
361872
别光注意导弹！我歼20机腹弹舱一设计全球首创
http://n.sinaimg.cn/mil/8_img/upload/40465740/421/w800h421/20180725/_WTx-hftenia1111471.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/421/w800h421/20180725/_WTx-hftenia1111471.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/mil/8_ori/upload/40465740/421/w800h421/20180725/_WTx-hftenia1111471.jpg/w50hdp.jpg
2018年11月26日 11:56
《出鞘》完整内容可扫描图片二维码关注新浪军事官方微信抢先查看（查看详情请搜索微信公众号：sinamilnews），《出鞘》每天在新浪军事官方微信完整首发，阅读往期《出鞘》请查看新浪军事官方微信历史消息，搜索《出鞘》文章请回复关键词查询，如查看本期《出鞘》，回宽体直8，查看上期《出鞘》，回复核
