新浪首页回到顶部

新浪图片-有温度的视觉

军事图片军事首页新浪首页

美军F22的S型进气道揭秘：歼20进气道或可变形

支持键翻阅图片列表查看大图

全屏观看

2017.02.22 12:07:30

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 24

据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）

647

中国有吗？俄罗斯为核大战准备的末日指挥客机

中国有吗？俄罗斯为核大战准备的...

中国推出新型三体船！火力超过美军濒海战斗舰

中国推出新型三体船！火力超过美...

美军F22的S型进气道揭秘：歼20进气道或可变形

2017-02-22 12:07:30

美军F22的S型进气道揭秘：歼20进气道或可变形(1/24)

2017年02月22日 12:07
美军F22的S型进气道揭秘：歼20进气道或可变形(2/24)

2017年02月22日 12:07
美军F22的S型进气道揭秘：歼20进气道或可变形(3/24)

2017年02月22日 12:07
美军F22的S型进气道揭秘：歼20进气道或可变形(4/24)

2017年02月22日 12:08
美军F22的S型进气道揭秘：歼20进气道或可变形(5/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(6/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(7/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(8/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(9/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(10/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(11/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(12/24)

2017年02月22日 12:09
美军F22的S型进气道揭秘：歼20进气道或可变形(13/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(14/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(15/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(16/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(17/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(18/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(19/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(20/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(21/24)

2017年02月22日 12:10
美军F22的S型进气道揭秘：歼20进气道或可变形(22/24)

2017年02月22日 12:11
美军F22的S型进气道揭秘：歼20进气道或可变形(23/24)

2017年02月22日 12:11
美军F22的S型进气道揭秘：歼20进气道或可变形(24/24)

2017年02月22日 12:11

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

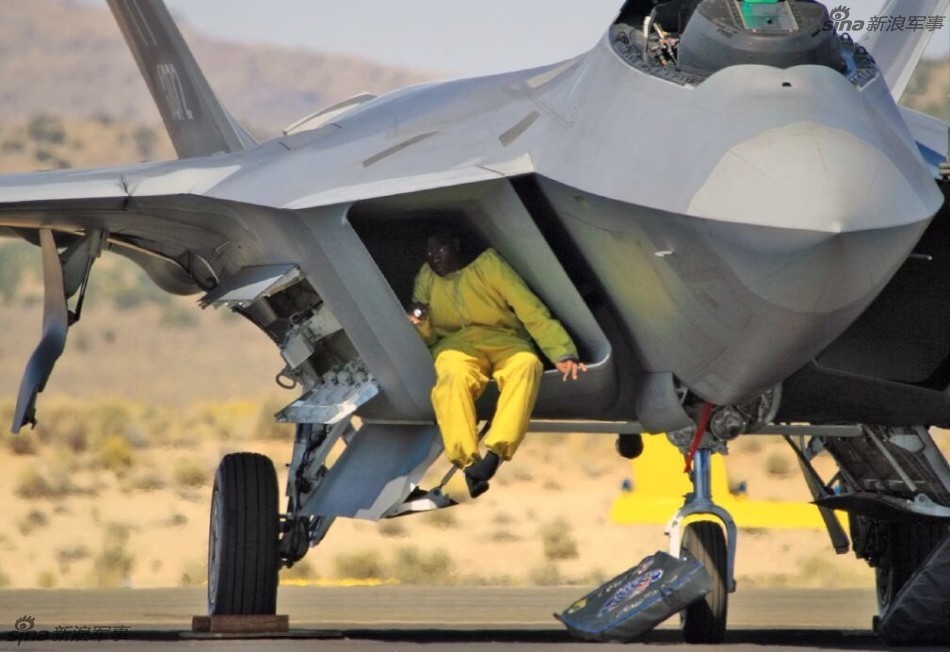

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239718_432393.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239718_432393.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239718_432393.jpg; 2017年02月22日 12:07; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239718

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239719_994619.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239719_994619.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239719_994619.jpg; 2017年02月22日 12:07; F-22的进气道与机翼巧妙的结合，产生一个斜激波，改善了进气道的气流条件。斜激波带来的高压，使得气流自然而然的在进气道内压力上升，借此把以往美军战斗机上复杂的进气调节装置给去掉了。; 评论; 239719

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239720_484354.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239720_484354.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239720_484354.jpg; 2017年02月22日 12:07; 这一装置的消失，令F-22少了一个强烈反射雷达回波的部件，改善了隐身能力。; 评论; 239720

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239721_680260.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239721_680260.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239721_680260.jpg; 2017年02月22日 12:08; 由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。; 评论; 239721

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239722_715402.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239722_715402.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239722_715402.jpg; 2017年02月22日 12:09; 台媒报道，近日曝光最新歼-20照片，“可清楚看见该机的DSI进气口鼓包凹了进去”。分析认为，这可能是采用了先进的“智能蒙皮”技术，可极大提高歼-20隐身及生存能力。虽然消息未得到证实，但多方面信息显示，可变形的进气道鼓包或确实存在。; 评论; 239722

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239723_842677.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239723_842677.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239723_842677.jpg; 2017年02月22日 12:09; 报道称，大陆媒体此前曾多次推断歼-20很可能已使用“柔性蒙皮”技术。“柔性蒙皮在变形最大时可以达到自适应鼓包进气道的最高型面，使进气道的鼓包型面能够在一定范围内反复改变形状，从而调节进气道的喉道面积，解决了常规鼓包进气道型面不可调节的问题”。; 评论; 239723

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239724_870745.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239724_870745.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239724_870745.jpg; 2017年02月22日 12:09; 台媒认为，过去美国对于解放军在“智能蒙皮”技术上的进步相当忧虑，担心该先进技术应用到歼-20上后，将使这种解放军隐形战机在许多技战术性能方面赶上甚至超过F-22。; 评论; 239724

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239725_880859.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239725_880859.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239725_880859.jpg; 2017年02月22日 12:09; “而从歼-20的DSI进气口鼓包凹进去的情况推测，该机的技术先进程度可能已超越外界想象，蒙皮技术让歼-20成为一款具有科幻色彩的四代机”。; 评论; 239725

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239726_716989.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239726_716989.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239726_716989.jpg; 2017年02月22日 12:09; 疑似可变形进气道专利文件; 评论; 239726

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239727_292985.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239727_292985.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239727_292985.jpg; 2017年02月22日 12:09; 疑似可变形进气道专利文件; 评论; 239727

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239728_968280.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239728_968280.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239728_968280.jpg; 2017年02月22日 12:09; 中国歼-20被视为美国F-22的最重要对手，歼-20有没有比F-22更为出色的设计要点？有专家指出，歼-20的进气道就是比F-22更出色的设计点。; 评论; 239728

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239729_417937.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239729_417937.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239729_417937.jpg; 2017年02月22日 12:09; 美国军事航空杂志近期文章称，歼-20战斗机的隐身DSI进气道，极为出色，代表了最新的进气道设计水平。; 评论; 239729

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239730_862789.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239730_862789.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239730_862789.jpg; 2017年02月22日 12:10; DSI是一种依靠机身突起鼓包消除附面层的进气道技术。这个鼓包强迫气流从机身表面分离，并将气流按照优化的方式导入到进气道内。; 评论; 239730

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239731_720219.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239731_720219.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239731_720219.jpg; 2017年02月22日 12:10; 歼-20这种设计优化的目的，和F-22进气道一样，只是实现方法不同。; 评论; 239731

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239732_172258.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239732_172258.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239732_172258.jpg; 2017年02月22日 12:10; 但是歼-20的DSI进气道比F-22的还更少了一些部件，例如，歼-20不需要附面层隔道。; 评论; 239732

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239733_508709.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239733_508709.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239733_508709.jpg; 2017年02月22日 12:10; 这样歼-20在进气道方面就占据了相对F-22的优势地位。; 评论; 239733

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239734_741453.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239734_741453.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239734_741453.jpg; 2017年02月22日 12:10; 当然，DSI进气道的最初重要用户是美国F-35。但F-22已经不可能修改进气道设计，所以不存在F-22改用DSI的问题。; 评论; 239734

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239735_895466.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239735_895466.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239735_895466.jpg; 2017年02月22日 12:10; 附面层隔道这一小小的部件，在隐身上是非常重大的问题，歼-20在DSI隐身进气道占据的优势，很可能在实战中决定其与F-22对决的胜负。; 评论; 239735

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239736_262464.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239736_262464.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239736_262464.jpg; 2017年02月22日 12:10; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239736

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239737_504086.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239737_504086.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239737_504086.jpg; 2017年02月22日 12:10; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239737

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239738_306975.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239738_306975.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239738_306975.jpg; 2017年02月22日 12:10; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239738

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239739_542533.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239739_542533.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239739_542533.jpg; 2017年02月22日 12:11; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239739

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239740_906659.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239740_906659.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239740_906659.jpg; 2017年02月22日 12:11; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239740

美军F22的S型进气道揭秘：歼20进气道或可变形: http://www.sinaimg.cn/dy/slidenews/8_img/2017_08/197_239741_443533.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2017_08/197_239741_443533.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2017_08/197_239741_443533.jpg; 2017年02月22日 12:11; 据网友近日发布的图片显示，一名疑似美军地勤人员，坐在了美军F22战斗机的进气道口，随后他爬进进气道。由于F22采用隐形设计，为了降低正面的RCS值，采用了S型进气道，从而让此人一路爬进了进气道，只露出双脚，似乎被吞没。（来源：环球网）; 评论; 239741

新浪微博、博客、邮箱账号，请直接登录

请用最新版微博客户端扫码
