航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176137_264279.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176137_264279.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176137_264279.jpg
2016年05月18日 08:05

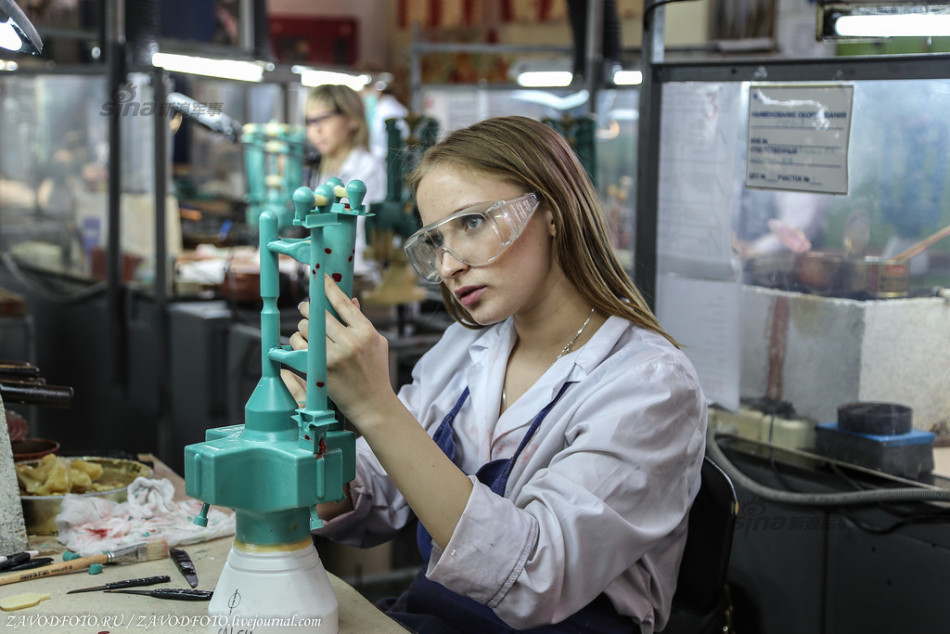

近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176137
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176138_455620.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176138_455620.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176138_455620.jpg
2016年05月18日 08:05
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176138
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176139_731935.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176139_731935.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176139_731935.jpg
2016年05月18日 08:05
这里正在加工瓷土,将瓷土打碎,制作涡轮叶片的内芯。这是加工前的瓷土。
评论
176139
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176140_415058.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176140_415058.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176140_415058.jpg
2016年05月18日 08:05
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176140
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176141_887131.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176141_887131.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176141_887131.jpg
2016年05月18日 08:05
工人正在将塑形后的瓷土模型逐个检查修形,这些做好的瓷土模型将首先烧结成熔融石英陶瓷芯。
评论
176141
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176142_795068.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176142_795068.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176142_795068.jpg
2016年05月18日 08:06
涡轮喷气式发动机需要中空的涡轮叶片,只有高质量的陶瓷芯是失蜡法铸造的最好内芯材料,它能够在浇铸金属时依然能够保持稳定,在铸件冷却后有能通过化学工艺轻易溶解,在叶片中留下所需要的空气通道。
评论
176142
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176143_300422.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176143_300422.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176143_300422.jpg
2016年05月18日 08:06
这是等待进行加工的瓷土模型,在外部包裹蜂蜡进行失蜡法铸造,才能得到涡轮叶片。瓷土模型可以制作成横截面非常小,而且在加工过程中变形小。
评论
176143
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176144_753897.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176144_753897.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176144_753897.jpg
2016年05月18日 08:06
在这里工作的都是女性,细心而有耐心的女性才能胜任这里单调乏味,又特别需要认真负责态度的工作。
评论
176144
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176145_117254.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176145_117254.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176145_117254.jpg
2016年05月18日 08:06
这些瓷土模型其实就是叶片中的空气通道,在发动机运转时,有空气在其中通过,从而冷却涡轮叶片保持工作稳定。
评论
176145
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176146_498083.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176146_498083.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176146_498083.jpg
2016年05月18日 08:06
工人正在准备浇铸接口。
评论
176146
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176147_844867.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176147_844867.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176147_844867.jpg
2016年05月18日 08:06
这些接口将安装二到四个叶片,这样浇铸熔融金属时可以提高效率。
评论
176147
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176148_222813.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176148_222813.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176148_222813.jpg
2016年05月18日 08:06
工人正在给陶瓷芯包裹蜂蜡,蜂蜡的作用是在铸造范摸中形成空腔。
评论
176148
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176149_104238.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176149_104238.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176149_104238.jpg
2016年05月18日 08:06
工人正在将蜂蜡叶片安装到浇铸接口上。
评论
176149
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176150_214069.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176150_214069.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176150_214069.jpg
2016年05月18日 08:07
已经包裹了陶瓷芯的蜂蜡叶片。
评论
176150
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176151_499680.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176151_499680.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176151_499680.jpg
2016年05月18日 08:07
粗壮的结构都是浇铸时的金属流道,叶片其实非常细小。将叶片进行最后加工,这样熔融金属就可以将空腔充满,不会造成铸造砂眼。
评论
176151
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176152_169747.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176152_169747.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176152_169747.jpg
2016年05月18日 08:07
加工好的铸造模型。
评论
176152
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176153_216343.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176153_216343.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176153_216343.jpg
2016年05月18日 08:07
这里有很多类似的模型,生产不同规格的涡轮叶片。
评论
176153
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176154_915338.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176154_915338.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176154_915338.jpg
2016年05月18日 08:07
下一步是将这些铸造模型包裹瓷土,制作陶范。
评论
176154
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176155_965934.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176155_965934.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176155_965934.jpg
2016年05月18日 08:07
工人将铸造模型安装的一个旋转机械上。
评论
176155
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176156_774206.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176156_774206.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176156_774206.jpg
2016年05月18日 08:07
用机械手在陶土液中旋转,使其均匀包裹住模型的任何部位。
评论
176156
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176157_515283.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176157_515283.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176157_515283.jpg
2016年05月18日 08:07
这样才能算合格。之后加入特殊风箱中,在外表喷淋瓷土,形成厚实的外壳。
评论
176157
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176158_147150.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176158_147150.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176158_147150.jpg
2016年05月18日 08:08
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176158
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176159_385510.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176159_385510.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176159_385510.jpg
2016年05月18日 08:08
操作机械的工人。
评论
176159
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176160_813736.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176160_813736.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176160_813736.jpg
2016年05月18日 08:08
等待进行加工的铸造模型。
评论
176160
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176161_805412.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176161_805412.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176161_805412.jpg
2016年05月18日 08:08
这是包裹陶土后的铸造模型。
评论
176161
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176162_795838.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176162_795838.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176162_795838.jpg
2016年05月18日 08:08
这里进行风干。
评论
176162
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176163_460119.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176163_460119.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176163_460119.jpg
2016年05月18日 08:08
首先要进行加温,将铸造模型外部包裹的瓷土烧成陶瓷范模。
评论
176163
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176164_748749.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176164_748749.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176164_748749.jpg
2016年05月18日 08:08
同时,将内部的蜂蜡排出,形成铸造空腔。
评论
176164
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176165_171416.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176165_171416.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176165_171416.jpg
2016年05月18日 08:08
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176165
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176166_541918.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176166_541918.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176166_541918.jpg
2016年05月18日 08:09
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176166
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176167_576030.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176167_576030.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176167_576030.jpg
2016年05月18日 08:09
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176167
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176168_103902.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176168_103902.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176168_103902.jpg
2016年05月18日 08:09
工人取出铸造范模。
评论
176168
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176169_637316.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176169_637316.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176169_637316.jpg
2016年05月18日 08:09
然后这些范模将浇铸特殊合金溶液。
评论
176169
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176170_524022.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176170_524022.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176170_524022.jpg
2016年05月18日 08:09
每种范模都要一种特别的熔炉进行加工。
评论
176170
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176171_133066.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176171_133066.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176171_133066.jpg
2016年05月18日 08:09
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176171
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176172_335265.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176172_335265.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176172_335265.jpg
2016年05月18日 08:09
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176172
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176173_125946.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176173_125946.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176173_125946.jpg
2016年05月18日 08:10
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176173
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176174_380145.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176174_380145.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176174_380145.jpg
2016年05月18日 08:10
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176174
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176175_281843.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176175_281843.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176175_281843.jpg
2016年05月18日 08:10
这是一种大型部件的范模生产。
评论
176175
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176176_235591.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176176_235591.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176176_235591.jpg
2016年05月18日 08:10
近日,记者走访了隶属于俄罗斯联合发动机公司的乌法发动机工业协会,这里正在制造航空发动机的涡轮叶片。图为俄罗斯金发美女正在检验,而中国购买117S发动机就是这里生产。
评论
176176
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176177_899160.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176177_899160.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176177_899160.jpg
2016年05月18日 08:10
温度非常高。
评论
176177
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176178_858571.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176178_858571.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176178_858571.jpg
2016年05月18日 08:10
最后,生产出的叶片还需要进行X光探伤。
评论
176178
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176179_814638.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176179_814638.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176179_814638.jpg
2016年05月18日 08:10
每个叶片都要进行多角度探伤,防止出现任何瑕疵。
评论
176179
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176180_965060.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176180_965060.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176180_965060.jpg
2016年05月18日 08:10
X光照片,可以看出叶片内部的空腔。
评论
176180
航空发动机涡轮叶片铸造揭秘
http://www.sinaimg.cn/dy/slidenews/8_img/2016_20/205_176181_356914.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2016_20/205_176181_356914.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2016_20/205_176181_356914.jpg
2016年05月18日 08:11
工人正在对X光照片进行检查。整个涡轮叶片生产工艺非常繁复,完全超越了珠宝制造工业,而这仅仅是“工业皇冠上的钻石”——航空发动机制造的一小部分。
评论
176181
