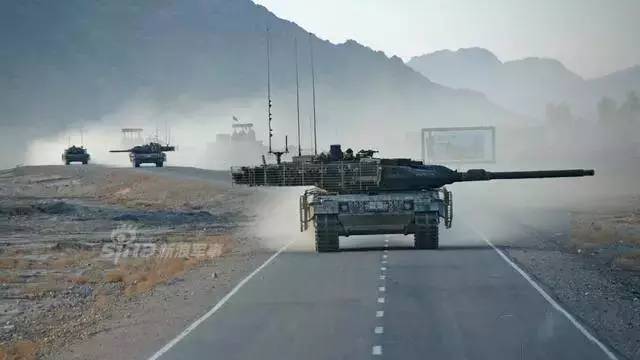

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33896_105998.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33896_105998.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33896_105998.jpg; 2016年11月30日 11:36; 世界各国专家都对豹2A6给予了高度评价，认为豹2A6代表了当代坦克制造技术的顶尖水平。在历年主战坦克排名中，豹2A6都排在前几位。上个世纪80年代，豹2坦克也曾和中国插肩而过。（来源：机械管家订阅号）; 评论; 33896

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33897_391267.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33897_391267.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33897_391267.jpg; 2016年11月30日 11:36; 这种西方世界最为强大的主战坦克在40年前刚刚研制成功之时，差一点就被引进到中国成为中国陆军主战装备。分解后的炮塔，从左至右分别是火炮、防盾外壳（那块小板）、空心附加装甲、炮塔主体以及储物篮（最右边的小东西）。; 评论; 33897

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33898_201386.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33898_201386.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33898_201386.jpg; 2016年11月30日 11:36; 这张可以看到分解后的火炮炮身的前半部分，豹2A6使用的火炮为莱茵金属公司的Rh120-55型滑膛炮，身管长度为55倍口径（120mm×55）。; 评论; 33898

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33899_881205.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33899_881205.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33899_881205.jpg; 2016年11月30日 11:36; 这张图可见炮身尾部的螺纹，这个螺纹用于和炮尾结合。与早期主战坦克相比，豹2的火炮可以从炮塔前面抽出，所以方便更换。; 评论; 33899

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33900_284577.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33900_284577.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33900_284577.jpg; 2016年11月30日 11:36; 可以看到炮塔下部的吊篮，吊篮的作用是为乘员提供工作空间并使乘员可以和炮塔一起旋转。; 评论; 33900

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33901_101996.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33901_101996.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33901_101996.jpg; 2016年11月30日 11:36; 将行动装置进行分解，后面高出的是起重机。; 评论; 33901

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33902_259551.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33902_259551.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33902_259551.jpg; 2016年11月30日 11:36; 诱导轮、负重轮和扭杆，远处的是履带。诱导轮就是坦克前面不着地的那个小轮子，负重轮又叫road wheel，顾名思义就是用来在地上行驶的轮子。; 评论; 33902

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33903_687623.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33903_687623.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33903_687623.jpg; 2016年11月30日 11:36; 最前边那个圆的法兰盘就是安装诱导轮的地方。; 评论; 33903

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33904_237338.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33904_237338.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33904_237338.jpg; 2016年11月30日 11:37; 那三个亮的元件就是液压限位器，用于限制负重轮的动行程。下面那些类似摇臂的东西叫做平衡肘，用于连接车体和负重轮。但其实准确的说法应该是连接负重轮和扭杆，然后再由扭杆和车体相连，这样扭杆就可以产生弹性作用了。; 评论; 33904

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33905_976186.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33905_976186.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33905_976186.jpg; 2016年11月30日 11:37; 后面还有两组，加上前面那三组一共五组，汉斯太讲究了。; 评论; 33905

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33906_289057.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33906_289057.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33906_289057.jpg; 2016年11月30日 11:37; 平衡肘特写，中间那个洞洞就是穿扭杆用的。; 评论; 33906

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33907_768942.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33907_768942.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33907_768942.jpg; 2016年11月30日 11:37; 可能有的同学会对扭杆悬挂的结构有点疑惑，简单说就是扭杆的一端连接平衡肘，而另一端则穿过车体和另一侧的车体侧壁相连。; 评论; 33907

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33908_404046.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33908_404046.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33908_404046.jpg; 2016年11月30日 11:37; 附加装甲; 评论; 33908

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33909_979235.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33909_979235.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33909_979235.jpg; 2016年11月30日 11:37; 行动部分全家福，咦，那谁哪里去了？; 评论; 33909

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33910_694019.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33910_694019.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33910_694019.jpg; 2016年11月30日 11:37; 原来在这里，最右侧那个锥形的东西和它旁边的齿盘，这就是主动轮了，它用于卷绕履带驱动坦克前进。; 评论; 33910

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33911_443489.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33911_443489.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33911_443489.jpg; 2016年11月30日 11:37; 这张看得更清楚，左下角就是齿盘，它与履带啮合。那个锥形，外壳是主动轮，而内部则是坦克的侧传动，相当于汽车的终传动，用于最后放大转矩。; 评论; 33911

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33912_268404.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33912_268404.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33912_268404.jpg; 2016年11月30日 11:38; 这个大洞就是用来安装侧传动和主动轮组件的，可以看到对面的主动轮并没有拆下。; 评论; 33912

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33913_721582.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33913_721582.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33913_721582.jpg; 2016年11月30日 11:38; 发动机舱盖。（这里补一句自己的话：看见舱盖厚度了没？这地方要是挨上一下，就是豹2也一样得跪，其实哪个国家这个部位都是弱点，除了以色列那个大奇葩。）; 评论; 33913

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33914_681314.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33914_681314.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33914_681314.jpg; 2016年11月30日 11:38; 豹2的1103千瓦的整体式动力包，包括MTU873发动机、HSWL-354综合传动、调速式离心散热器、制动装置等。; 评论; 33914

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33915_354165.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33915_354165.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33915_354165.jpg; 2016年11月30日 11:38; 请注意最左侧打开的炮塔侧附加装甲。; 评论; 33915

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33916_986173.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33916_986173.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33916_986173.jpg; 2016年11月30日 11:38; 空心附加装甲，同时仔细观察可以看到防盾外壳其实也是一个薄壳子。（传说中的空心奶罩，当年豹2这对傲人双峰欺骗了多少纯情小男生........）; 评论; 33916

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33917_327803.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33917_327803.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33917_327803.jpg; 2016年11月30日 11:38; 请注意黑色的部分，那个方形的金属块才是火炮防盾，之前的那个外壳的功能主要是防尘。; 评论; 33917

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33918_487769.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33918_487769.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33918_487769.jpg; 2016年11月30日 11:38; 换个角度看看。; 评论; 33918

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33919_720106.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33919_720106.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33919_720106.jpg; 2016年11月30日 11:38; 豹2A6的炮塔，主体还是以豹2方形的炮塔为基础，加挂了空心的楔形装甲而已。; 评论; 33919

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33920_142680.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33920_142680.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33920_142680.jpg; 2016年11月30日 11:38; 豹2A6的炮塔，主体还是以豹2方形的炮塔为基础，加挂了空心的楔形装甲而已。; 评论; 33920

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33921_833694.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33921_833694.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33921_833694.jpg; 2016年11月30日 11:39; 豹2A6的炮塔，主体还是以豹2方形的炮塔为基础，加挂了空心的楔形装甲而已。; 评论; 33921

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33922_317049.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33922_317049.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33922_317049.jpg; 2016年11月30日 11:39; 豹2A6的炮塔，主体还是以豹2方形的炮塔为基础，加挂了空心的楔形装甲而已。; 评论; 33922

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33923_225079.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33923_225079.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33923_225079.jpg; 2016年11月30日 11:39; 加挂空心楔形装甲后的完整炮塔; 评论; 33923

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33924_109150.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33924_109150.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33924_109150.jpg; 2016年11月30日 11:39; 德国莱因公司120毫米滑膛炮，55倍口径Rh120－L55滑膛炮，炮口初速达到1750米/秒，使用钨合金弹，在常温状态下穿深达900毫米，而且精度相当高。射程5000米，为目前射程最远的坦克火炮。火控系统先进，反应时间6秒。; 评论; 33924

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33925_859850.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33925_859850.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33925_859850.jpg; 2016年11月30日 11:39; 驾驶席位; 评论; 33925

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33926_611262.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33926_611262.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33926_611262.jpg; 2016年11月30日 11:39; 车长有1个向后开启的圆舱盖和可360°观察的潜望镜，舱盖前装有1个PERI-R17型稳定的周视主瞄准镜，该镜有2×和8×两种放大倍率。炮长有1个双放大倍率的稳定式EMES 15型潜望式瞄准镜，其中包括激光测距仪和热成像装置。; 评论; 33926

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33927_442840.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33927_442840.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33927_442840.jpg; 2016年11月30日 11:39; 指挥仪式火控系统，由于是稳定质量较小的瞄准镜并设有位置和速度复合电路，因而易于稳定、有很高的行进间对运动目标的射击命中率。车长不仅能通过其目镜看到他自己昼间观察的图像，而且其监视器还可显示炮长昼夜观察的图像。用全电式炮控和炮塔控制系统代替液压式系统。; 评论; 33927

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33928_132631.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33928_132631.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33928_132631.jpg; 2016年11月30日 11:40; 这个部位是引擎舱,动力室,前面是弹药箱; 评论; 33928

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33929_112695.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33929_112695.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33929_112695.jpg; 2016年11月30日 11:40; 世界各国专家都对豹2A6给予了高度评价，认为豹2A6代表了当代坦克制造技术的顶尖水平。在历年主战坦克排名中，豹2A6都排在前几位。上个世纪80年代，豹2坦克也曾和中国插肩而过。（来源：机械管家订阅号）; 评论; 33929

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33930_247904.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33930_247904.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33930_247904.jpg; 2016年11月30日 11:40; 世界各国专家都对豹2A6给予了高度评价，认为豹2A6代表了当代坦克制造技术的顶尖水平。在历年主战坦克排名中，豹2A6都排在前几位。上个世纪80年代，豹2坦克也曾和中国插肩而过。（来源：机械管家订阅号）; 评论; 33930

这坦克中国差点买！德国豹2坦克全面解剖分析: http://www.sinaimg.cn/dy/slidenews/8_img/2016_48/429_33931_147528.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2016_48/429_33931_147528.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2016_48/429_33931_147528.jpg; 2016年11月30日 11:40; 世界各国专家都对豹2A6给予了高度评价，认为豹2A6代表了当代坦克制造技术的顶尖水平。在历年主战坦克排名中，豹2A6都排在前几位。上个世纪80年代，豹2坦克也曾和中国插肩而过。（来源：机械管家订阅号）; 评论; 33931
