专供沙漠作战！中国大八轮版红箭10现身伊拉克

支持键翻阅图片列表查看大图

全屏观看

2018.03.22 08:25:21

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 16

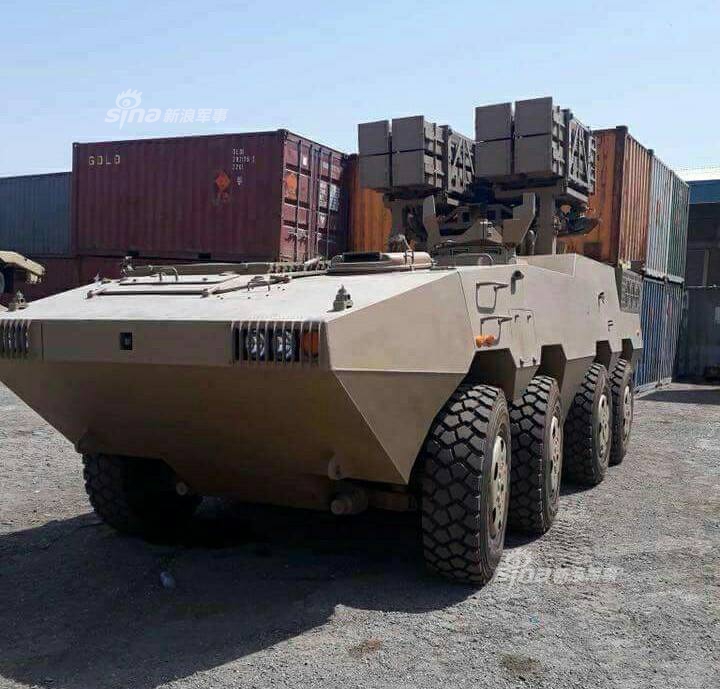

近日中国北方工业公司生产的轮式底盘的红箭-10A反坦克导弹发射车出现在了伊拉克乌姆卡斯尔港。与中国军队装备的红箭10反坦克导弹系统不同的是，它是采用了VN-1轮式装甲车作为底盘，因此很适合沙漠地区机动作战，而我军装备的红箭-10导弹则是安装在了04A式步兵战车底盘上。（来源：彩云香江）

264

中国吊舱不给力？巴铁枭龙战机竟用土耳其光电吊舱

中国吊舱不给力？巴铁枭龙战机竟...

黑龙出水姿势太帅！我海军039潜艇水面航行多视角曝光

黑龙出水姿势太帅！我海军039潜...

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/609/w720h689/20180322/tndM-fyskeue5102466.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/609/w720h689/20180322/tndM-fyskeue5102466.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/609/w720h689/20180322/tndM-fyskeue5102466.jpg/w50hdp.jpg; 2018年03月22日 08:25; 近日中国北方工业公司生产的轮式底盘的红箭-10A反坦克导弹发射车出现在了伊拉克乌姆卡斯尔港。与中国军队装备的红箭10反坦克导弹系统不同的是，它是采用了VN-1轮式装甲车作为底盘，因此很适合沙漠地区机动作战，而我军装备的红箭-10导弹则是安装在了04A式步兵战车底盘上。（来源：彩云香江）; 评论; 636543

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/737/w950h587/20180322/dbiE-fyskeue5102751.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/737/w950h587/20180322/dbiE-fyskeue5102751.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/737/w950h587/20180322/dbiE-fyskeue5102751.jpg/w50hdp.jpg; 2018年03月22日 08:25; 新浪军事深度：“红箭”10A反坦克导弹采用X形弹翼+尾舵的常规布局，弹体中部安装了4片矩形大展弦比折叠弹翼，弹翼的面积较大，说明导弹的升阻比大，飞行性能好，再加上尾部的4片全动舵面和侧喷发动机，让“红箭”10A导弹具备了极为优异的机动性能。这样一来，“红箭”10A既可以直瞄攻击，用直线弹道直接飞过去击毁目标，适合打击固定工事和慢速目标；也可以采用机动弹道，在空中不断调整飞行姿态，像巡飞弹一样搜索、锁定目标，然后俯冲下去对目标发起灌顶攻击，适合打击快速移动目标或时间敏感目标，而且不容易被对方反推发射位置，隐蔽性更好。; 评论; 636544

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/482/w799h483/20180322/WovS-fyskeue5102757.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/482/w799h483/20180322/WovS-fyskeue5102757.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/482/w799h483/20180322/WovS-fyskeue5102757.jpg/w50hdp.jpg; 2018年03月22日 08:25; 制导方式上，“红箭”10A采用光纤制导，光纤的体积小、重量轻、传输容量大、衰减慢，可大大增加导弹射程。导弹发射后，导引头光电传感器拍摄的实时图像通过光纤传送回发射车，射手根据实时图像修正飞行路线，绕过障碍物，同时辨别目标真伪，调整打击序列，确保攻击的有效性。这是目前最为流行的“人在回路”制导模式，可有效提高“红箭”10A的命中精度。此外，当出现光纤破损、拉断，导致数据无法传输，或是发射阵地暴露，需要立即转移等情况时，“红箭”10A导弹将自动切换到“发射后不管”模式，导弹根据切断前的控制参数继续飞往目标，同时开启自主制导，将导引头拍摄的图像与内部储存的图像进行对比，从而锁定目标。; 评论; 636545

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/430/w745h485/20180322/anU5-fyskeue5102764.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/430/w745h485/20180322/anU5-fyskeue5102764.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/430/w745h485/20180322/anU5-fyskeue5102764.jpg/w50hdp.jpg; 2018年03月22日 08:25; “红箭”10A反坦克导弹采用串联式聚能弹头，战斗部重约40千克，威力强大，可轻松穿透装有爆炸反应装甲保护的均质钢装甲，静破甲深度为480毫米/68度。这个破甲能力几乎可以穿透任何一款主战坦克，不过为确保命中即击毁，“红箭”10A反坦克导弹在打击主战坦克和重步兵战车时，主要采用灌顶攻击模式，一是坦克顶部装甲最为薄弱，从顶部攻击的毁伤效果最好；二是坦克和装甲车顶部的投影面积最大，容易瞄准；三是即便车上装有主动防御系统，也主要是防御前后半球的攻击，顶部空间的防御同样比较薄弱。（作者署名：兵工科技）; 评论; 636546

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/656/w640h816/20180322/FvAP-fyskeue5102471.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/656/w640h816/20180322/FvAP-fyskeue5102471.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/656/w640h816/20180322/FvAP-fyskeue5102471.jpg/w50hdp.jpg; 2018年03月22日 08:25; 而“红箭”10多用途导弹系统在2011年定型，2012年正式装备部队。从网络上流传的图片来看，“红箭”10多用途导弹系统安装在ZBD-04A式步兵战车履带式底盘上，车体上方装有可360°旋转的发射架，发射架上装有8个方形导弹发射箱，左右各4个，成“田”字型布置。; 评论; 636548

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/783/w950h633/20180322/4t95-fyskeue5102778.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/4t95-fyskeue5102778.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/4t95-fyskeue5102778.jpg/w50hdp.jpg; 2018年03月22日 08:25; 作战时发射架可改变发射角度，发射倾角在40°-80°之间。导弹发射架中间设有一个球形的光电转塔及相应的伺服控制系统，光电转塔内集成了前视红外探测装置、电视摄像机、激光测距仪，供武器操纵员在昼夜间及恶劣天候下搜索、跟踪目标，激光测距仪可获得目标的精确距离。; 评论; 636549

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/783/w950h633/20180322/cuAp-fyskeue5102789.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/cuAp-fyskeue5102789.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/cuAp-fyskeue5102789.jpg/w50hdp.jpg; 2018年03月22日 08:25; “红箭”10导弹是整个系统的核心，导弹采用正常式气动布局，弹体中部位置设有4片大展弦比矩形弹翼，弹翼可纵向折叠，发射离开弹箱后向后打开。弹体尾部装有4片舵面，弹翼和舵面呈X型布置。; 评论; 636550

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/783/w950h633/20180322/5yPb-fyskeue5102804.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/5yPb-fyskeue5102804.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/5yPb-fyskeue5102804.jpg/w50hdp.jpg; 2018年03月22日 08:25; 导弹外形和以色列“长钉”NLOS相似，以至于国内许多媒体称其为“山寨版长钉导弹”，但这还真有点“冤枉”，各国陆军所装备的光纤图像制导多用途导弹通常都采用这种气动布局，像美国NLOS-LS“网火”、塞尔维亚新研制的多用途导弹的外形都和“长钉”NLOS相似。; 评论; 636551

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/783/w950h633/20180322/FFGb-fyskeue5102814.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/FFGb-fyskeue5102814.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/FFGb-fyskeue5102814.jpg/w50hdp.jpg; 2018年03月22日 08:25; 之所以采用这种气动布局，其原因主要是大展弦比弹翼可以提高导弹的机动性和亚音速航程，光纤图像制导多用途导弹飞行速度比较慢，导弹捕获目标过程比较长，这种气动布局和弹翼可以保持捕捉目标的稳定性。; 评论; 636552

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/783/w950h633/20180322/t1J6-fyskeue5102818.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/t1J6-fyskeue5102818.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/783/w950h633/20180322/t1J6-fyskeue5102818.jpg/w50hdp.jpg; 2018年03月22日 08:25; 根据目前光纤技术，“红箭”10导弹的最大飞行速度应该不超过350米/秒（有资料显示，导弹的飞行速度可能在200米/秒左右），其动力装置应该是一台小推力的固体火箭发动机，从导弹发射的照片来看，为了避免发动机气流损坏光纤，发动机采用了侧向排气技术，导弹最大射程约为10千米。; 评论; 636553

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/508/w768h540/20180322/HWjr-fyskeue5102825.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/508/w768h540/20180322/HWjr-fyskeue5102825.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/508/w768h540/20180322/HWjr-fyskeue5102825.jpg/w50hdp.jpg; 2018年03月22日 08:25; 依据公开的资料，“红箭”10导弹采用了高平飞弹道，其典型弹道包括初始段、爬升段、续航段、搜索段和末制导段。高平飞弹道可以增大导弹的攻顶落角，可以更有效地摧毁目标，此外采用这种弹道理论上可以加长光纤落地的时间，仿制敌人或意外因素损坏光纤。; 评论; 636554

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_ori/upload/e1815041/w950h534/20180305/zeT6-fxipenn1721625.gif; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h534/20180305/zeT6-fxipenn1721625.gif/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/w950h534/20180305/zeT6-fxipenn1721625.gif/w50hdp.jpg; 2018年03月22日 08:25; 新型多用途光纤图像制导导弹弹头为半球形，弹头前部装有透明的光学窗口。导弹的导引头由图像传感器、稳定系统、控制电路及力矩伺服系统等组成。众所周知，光纤图像制导根据图像的不同，可以分为光纤电视制导和光纤红外成像制导。在光学图像制导导弹中，图像制导属于导弹控制中的小回路，其主要用于完成射手对目标的搜索、锁定以及对目标的手动跟踪或自动跟踪，此外还可同时输出弹目视线角速度信号，为导弹大回路提供制导信息。; 评论; 636555

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/668/w945h523/20180322/-H3x-fyskeue5102843.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/668/w945h523/20180322/-H3x-fyskeue5102843.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/668/w945h523/20180322/-H3x-fyskeue5102843.jpg/w50hdp.jpg; 2018年03月22日 08:25; 综合各方面信息，该导弹末端制导方式为图像制导，现在还无法确认末端制导方式是红外成像制导还是电视制导。从视频截图来看，“红箭”10导弹系统车内装有2个显控台，2名导弹射手，这意味着其可同时攻击两个目标。据悉一辆发射车就是一个发射单元，成员包括1名车长、1名驾驶员、2名导弹射手。; 评论; 636556

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/672/w946h526/20180322/y-iF-fyskeue5102854.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/672/w946h526/20180322/y-iF-fyskeue5102854.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/672/w946h526/20180322/y-iF-fyskeue5102854.jpg/w50hdp.jpg; 2018年03月22日 08:25; 从显控台上配备的操作杆及图像可以推测，“红箭”10导弹在图像相关跟踪的基础上可进行人工干预，即手动跟踪的方式。这种复合跟踪方式提高了对地面复杂背景下目标区域跟踪的稳定性，作战时可人工遥控跟踪，也可使用图像相关自动跟踪，或者在自动跟踪的情况下进行人工微调，修正瞄准点，选择最佳攻击部位，攻击目标要害，进一步增强作战威力。; 评论; 636557

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/669/w944h525/20180322/dDE_-fyskeue5102877.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/669/w944h525/20180322/dDE_-fyskeue5102877.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/669/w944h525/20180322/dDE_-fyskeue5102877.jpg/w50hdp.jpg; 2018年03月22日 08:25; 目前“红箭”10导弹系统所采用的底盘为履带式步兵战车底盘，主要配属以重装备为主的机械化部队。根据我军武器命名规则，从“红箭”10正式型号（ATF-10）来看，其作战目标主要是坦克，按照我国“红箭”-9（ATF-9）的装备模式，“红箭”10很可能以导弹连的规模编入步兵师或步兵旅的炮兵团。根据一些公开的信息，炮兵团可能会配备一个“红箭”10导弹连，每个连装备9辆发射车，每辆发射车配备8枚导弹，一辆发射车可同时攻击两个目标，; 评论; 636558

专供沙漠作战！中国大八轮版红箭10现身伊拉克: http://n.sinaimg.cn/mil/8_img/upload/e1815041/259/w599h460/20180322/-nsM-fyskeue5112878.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/259/w599h460/20180322/-nsM-fyskeue5112878.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/259/w599h460/20180322/-nsM-fyskeue5112878.jpg/w50hdp.jpg; 2018年03月22日 08:25; 一个导弹连一次齐射就可以同时打击18个目标，4轮攻击波次就可以打击72个目标，即使考虑设备完好率和实战命中率等因素，一个导弹连4轮攻击波次也可以消灭50个以上目标（一个装甲旅三分之一的坦克，损失三分之一即被打残），因此其对增强我国陆军反坦克能力也就不言而喻了。; 评论; 636559
