最强低空火力！解放军的防空中坚红旗16猛练兵

支持键翻阅图片列表查看大图

全屏观看

2018.04.09 09:08:40

关闭

下一图集重新浏览进入军事图片首页关注@新浪军事图库关注摄影师微博分享到微博

1 / 16

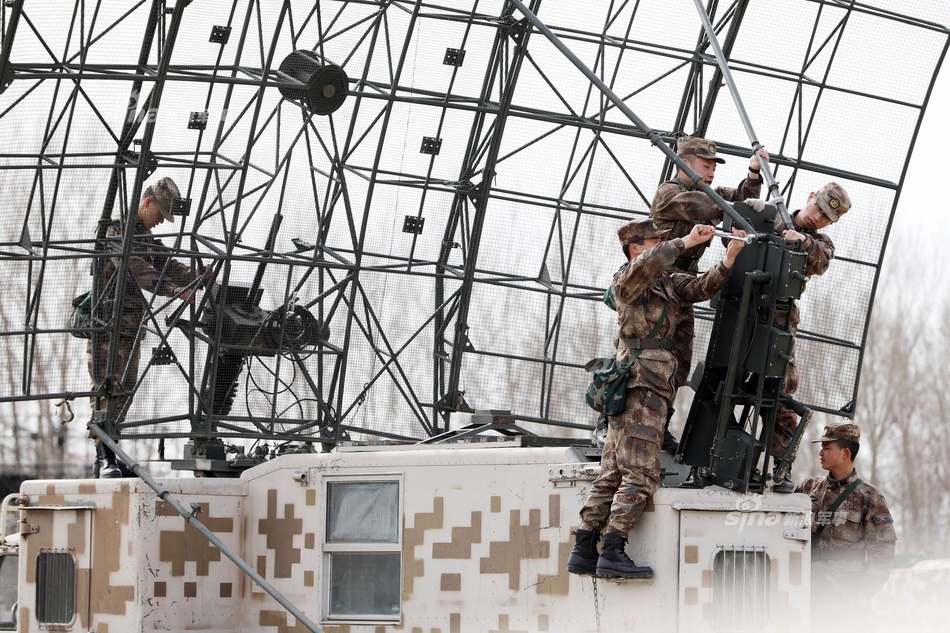

连日来，第78集团军某防空旅组织专业基础训练，在分队专业技能全员普考中，合格率达到96%以上，优良率达到85%以上。在训练中，我军红旗16中程防空导弹再次亮相。（来源：军网英文）

108

老马失蹄！美军坠毁AH64E直升机飞行员身份曝光

老马失蹄！美军坠毁AH64E直升机...

这款杀器小国最爱！中国03式火箭炮现身非洲摩洛哥

这款杀器小国最爱！中国03式火箭...

收藏下载评论 0

版权所有请勿转载

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/213/w2048h1365/20180409/3R1T-fyvtmxe2656305.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/3R1T-fyvtmxe2656305.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/3R1T-fyvtmxe2656305.jpg/w50hdp.jpg; 2018年04月09日 09:08; 连日来，第78集团军某防空旅组织专业基础训练，在分队专业技能全员普考中，合格率达到96%以上，优良率达到85%以上。在训练中，我军红旗16中程防空导弹再次亮相。（来源：军网英文）; 评论; 324475

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/213/w2048h1365/20180409/56-y-fyvtmxe2656842.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/56-y-fyvtmxe2656842.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/56-y-fyvtmxe2656842.jpg/w50hdp.jpg; 2018年04月09日 09:08; 新浪军事深度：防空能力历来是中国海军的短板，为了能够短时间内提高防空能力，中国曾引进俄罗斯的“施基利”防空导弹。但是，作为一个大国，海军水面舰艇防空导弹的核心技术和生产绝不能完全依赖进口，于是，红旗-16防空导弹诞生了。; 评论; 324476

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/213/w2048h1365/20180409/2Eai-fyvtmxe2656830.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/2Eai-fyvtmxe2656830.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/2Eai-fyvtmxe2656830.jpg/w50hdp.jpg; 2018年04月09日 09:08; 由于红旗-16与俄罗斯“施基利”防空导弹外形上比较相似，研制的时间又和中国引进现代级驱逐舰的时间很接近，所以很多人都认为它是山寨俄罗斯“施基利”防空导弹的，其实完全不是这么回事儿。首先从性能上说，“施基利”防空导弹的最大射程只有25公里，而红旗-16从立项一开始提出的射程要求就至少要40公里，完全不是一个量级。; 评论; 324477

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/213/w2048h1365/20180409/4FZP-fyvtmxe2656832.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/4FZP-fyvtmxe2656832.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/213/w2048h1365/20180409/4FZP-fyvtmxe2656832.jpg/w50hdp.jpg; 2018年04月09日 09:08; 其次在配备的雷达上，尤其是陆军型所配雷达上，“施基利”的陆军型“山毛榉”采用的是机械式的搜索和跟踪雷达，并且搜索雷达和跟踪雷达是分开的。而红旗-16的陆军型则是采用二维多功能相控阵雷达，并且集成有ICWI模块，不但扫描速度更快，探测能力大为提高，而且具备了较强的抗饱和攻击能力，比“山毛榉”导弹的雷达整整领先了一代！; 评论; 324478

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/684/w950h534/20180409/B0nP-fyvtmxe2656809.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/B0nP-fyvtmxe2656809.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/B0nP-fyvtmxe2656809.jpg/w50hdp.jpg; 2018年04月09日 09:08; 此后，中国引进了法国的海响尾蛇防空导弹，并在此基础上研制出海红旗-7防空导弹，但它毕竟只是一种最大射程仅有15公里的近程点防御防空导弹，多目标作战能力非常有限，难以满足舰队防空的需要，因此海军迫切需要一款能够拦截中近程、中低空目标的防空导弹，红旗-16这才应运而生。和红旗-61一样，红旗-16从一开始就是作为海陆兼用的防空导弹来设计的，所以和先有了基本型再发展出海军舰载型的海红旗-9、海红旗-10不同，在导弹的名称上不需要再加“海”字，也根本就没有海红旗-16的叫法。; 评论; 324480

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/676/w950h526/20180409/waTT-fyvtmxe2657217.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/676/w950h526/20180409/waTT-fyvtmxe2657217.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/676/w950h526/20180409/waTT-fyvtmxe2657217.jpg/w50hdp.jpg; 2018年04月09日 09:08; 2005年初，红旗-16圆满完成了陆上闭合回路的飞行试验，在试验中展现出来的优异性能吸引了还在靠红旗-6D勉强度日的陆军的注意，接下来，红旗-16其实就分成海基和陆基两个子项目并列进行。; 评论; 324481

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/675/w950h525/20180409/A21Q-fyvtmxe2659000.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/675/w950h525/20180409/A21Q-fyvtmxe2659000.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/675/w950h525/20180409/A21Q-fyvtmxe2659000.jpg/w50hdp.jpg; 2018年04月09日 09:08; 和红旗-12定位于要地中远程防空不同，红旗-16从一开始就是为陆军集团军提供野战防空。但是和俄罗斯“山毛榉”防空导弹采用履带式底盘不同，红旗-16采用轮式越野车，并且需要固定阵地展开部署，所以在作战上并不像“山毛榉”那样强调和野战部队同步的伴随能力，而是更接近于美国“爱国者”防空导弹，偏重于抗击多目标的饱和攻击，以及融入防空指挥系统、与其他防空兵器协同作战的能力。; 评论; 324482

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/681/w950h531/20180409/IdDD-fyvtmxe2659788.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/681/w950h531/20180409/IdDD-fyvtmxe2659788.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/681/w950h531/20180409/IdDD-fyvtmxe2659788.jpg/w50hdp.jpg; 2018年04月09日 09:08; 陆军型红旗16采用半主动雷达制导方式，由地面雷达发射电磁波照射目标，导弹的接收机接收到目标反射的电磁波后引导导弹飞向目标，和传统的TVM制导方式相比，省去了导弹将数据传给地面站，地面站再回传指令引导导弹的过程，等于是把地面站的中央处理机放到了导弹上，虽然成本大幅上升，但换来的是更简便的制导，还是很值得的。它采用泰安系列6X6越野车底盘，具有较好的越野行驶性能，武器系统布局和红旗-9很相似，都是多联装后置，驾驶舱和导弹之间是导弹射手的控制舱。从发射筒外形看，很像小了一号的S300。; 评论; 324483

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/680/w950h530/20180409/9XR1-fytnfyp1069676.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/680/w950h530/20180409/9XR1-fytnfyp1069676.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/680/w950h530/20180409/9XR1-fytnfyp1069676.jpg/w50hdp.jpg; 2018年04月09日 09:08; 此外，陆军型红旗-16采用模块化设计，导弹出厂时就直接装在发射筒内，每三个发射筒并列固定在一个桁架式发射箱上，一辆发射车可携带两个发射箱，也就是六个发射筒。当导弹发射后，需要再装填时，供弹车是将发射箱整体替换，而不是以往的单发导弹装填到发射筒里。这种装填模式不但节约大量的时间，还能够有效避免导弹在装填过程中的意外损坏。陆军型红旗-16的整个武器系统都具备很强的机动性能，从行军状态到发射第一枚导弹，前后总共只需要12分钟，完全可以满足跟随陆军集团军机动并遂行野战防空任务的要求。; 评论; 324484

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/676/w950h526/20180409/UkVk-fyvtmxe2659830.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/676/w950h526/20180409/UkVk-fyvtmxe2659830.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/676/w950h526/20180409/UkVk-fyvtmxe2659830.jpg/w50hdp.jpg; 2018年04月09日 09:08; 海军型的红旗-16从2011年开始装备054A型护卫舰，是中国海军第一种国产区域防空导弹，也是第一种垂直发射的舰载导弹，而且海军舰载型红旗-16在原型基础上进行了改进和提高，换装了新型发动机，因此射程达到了70公里，也被称为红旗-16B型。在054A型护卫舰上，红旗-16以四组8单元总共32单元安装在前主炮后面的前甲板上，垂直发射装置不同于后来在052C型驱逐舰上的海红旗-9圆形发射单元，而是更类似于美国海军MK-41垂直发射装置的方形布局，因此被军迷形象地戏称为“巧克力”垂直发射装置。同时，外界也普遍猜测红旗-16B采用的是热发射方式，而不是海红旗-9的冷发射方式，这样不但反应速度更快，应对饱和攻击的能力更强，而且是通用发射装置，既可以发射防空导弹，还可以发射反潜导弹或对陆攻击的巡航导弹。; 评论; 324485

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/684/w950h534/20180409/tyZV-fyvtmxe2663959.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/tyZV-fyvtmxe2663959.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/tyZV-fyvtmxe2663959.jpg/w50hdp.jpg; 2018年04月09日 09:08; 海军型红旗-16采用主动单脉冲雷达制导，具备很强的多目标攻击能力，一个火力发射单元可以同时跟踪8个目标，并引导攻击4个最具威胁的目标。在舰队中，红旗-16主要担负中低空中近程范围内的防空任务，负责中远程的海红旗-9和近程点防御的海红旗-10之间的区域防空任务，同时作为对低空目标杀伤性能稍差的海红旗-9的有力补充。今后，海军水面舰艇将形成海红旗-9、红旗-16和海红旗-10的远中近三大系列的防空导弹配置，从而将使中国海军水面舰艇的防空能力得到质的提升。; 评论; 324486

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/684/w950h534/20180409/_u9W-fytnfyp1070378.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/_u9W-fytnfyp1070378.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/_u9W-fytnfyp1070378.jpg/w50hdp.jpg; 2018年04月09日 09:08; 红旗-16除了海军的舰载型和陆军型外，还有一款外贸型，也就是猎鹰-80（LY-80）型防空导弹。猎鹰-80是在2014年的珠海航展上首次亮相的。它配备两台相控阵雷达，其中一台是安装在高机动越野卡车上的S波段无源相控阵雷达，使用单面旋转天线，最大搜索距离140公里，搜索高度20000米，具备敌我识别功能，负责搜索监视作战空域，获取目标信息。另一台也是安装在高机动越野卡车上的相控阵雷达，负责跟踪引导目标，有效跟踪距离达到85公里。两台雷达的组合可以同时控制、引导发射8枚导弹。; 评论; 324487

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/684/w950h534/20180409/Y9Ma-fytnfyp1070382.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/Y9Ma-fytnfyp1070382.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/Y9Ma-fytnfyp1070382.jpg/w50hdp.jpg; 2018年04月09日 09:08; 猎鹰-80导弹体长5米，直径340毫米，发射重量690公斤，战斗部重70公斤，射程3到42公里，射高10到10000米，飞行速度3马赫，是拦截巡航导弹的理想选择。整个猎鹰-80系统，包括了一辆指挥车、一辆搜索雷达车，三辆跟踪雷达车、十二辆六联装导弹发射车（总共72枚导弹）。由于配备了三辆跟踪雷达车，整个系统理论上可以同时应付20至30个目标。而且，每辆导弹发射车都配备了独立的导航定位设备，和指挥车、雷达车都有无线有线联系，所以还能根据实战需要，进行灵活编组，可以一辆导弹发射车单独作战，也可以二辆、三辆或四辆、六辆、八辆的联合作战。; 评论; 324488

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/684/w950h534/20180409/8chh-fytnfyp1070389.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/8chh-fytnfyp1070389.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/8chh-fytnfyp1070389.jpg/w50hdp.jpg; 2018年04月09日 09:08; 虽然一般来说，外贸型的性能都会比自用型逊色，但是猎鹰-80取消了原来基本型上阻力很大的弹翼，采用边条的改进，取得了更为出色的气动外形，不但速度更快，过载能力也有提高，同时有效地减少了脱靶概率。这反而是比自用型有提高的。; 评论; 324489

最强低空火力！解放军的防空中坚红旗16猛练兵: http://n.sinaimg.cn/mil/8_img/upload/e1815041/684/w950h534/20180409/GkYb-fyvtmxe2664011.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/GkYb-fyvtmxe2664011.jpg/w160h120hdp.jpg; https://k.sinaimg.cn/n/mil/8_ori/upload/e1815041/684/w950h534/20180409/GkYb-fyvtmxe2664011.jpg/w50hdp.jpg; 2018年04月09日 09:08; 红旗-16的改进还将继续，在这点上，美国“标准”防空导弹的改进就很有借鉴意义。早期的“标准”-1和红旗-16基本型一样没有助推器，但在换装动力更大的发动机并加装MK-12助推器之后，射程就立即从30公里猛增到65公里，成为了“标准”-2导弹。因此，如果红旗-16在猎鹰-80改用边条的基础上，再换装更大动力的发动机，加装助推器，相信未来在性能上还将有进一步的提升。（作者署名：科罗廖夫）; 评论; 324490
