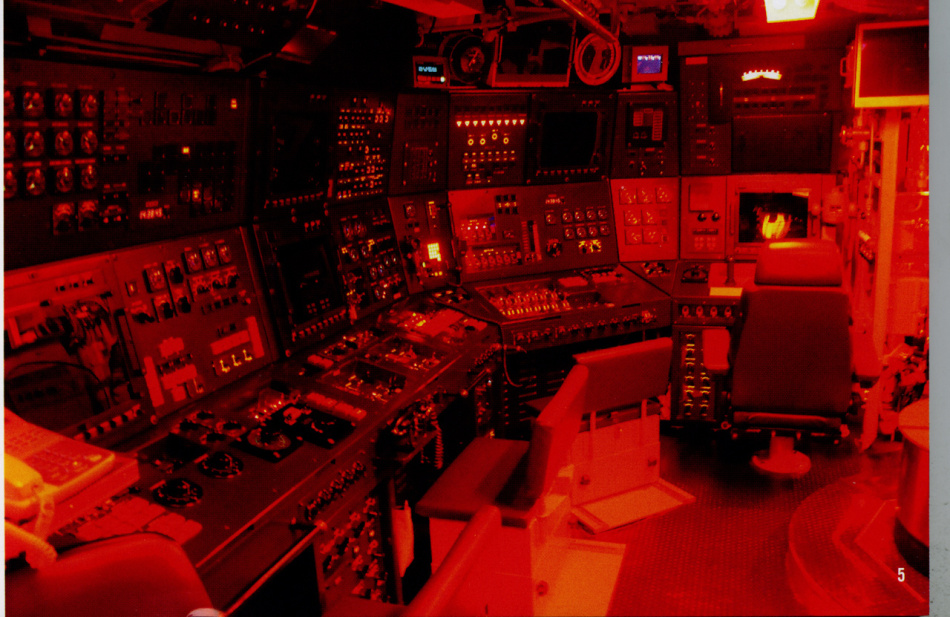

日本媒体近日刊发海上自卫队2012年3月份服役的苍龙级AIP潜艇最新艇剑龙号内舱图片。该组图片拍摄地为吴港码头。海上自卫队目前有4艘苍龙级潜艇在役。还有一艘正在建造中。图为开了红光灯的指挥台。

美军重型运输机从阿富汗撤运AH-64...

《生化危机5》李冰冰变装艾达-王...

收藏下载评论 0

0条评论|0人参与网友评论

表情

分享到微博

发布

最热评论

最新评论

更多精彩评论>>

日本海自最新型AIP潜艇剑龙号内舱大曝光: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72161_157898.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72161_157898.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72161_157898.jpg; 2012年09月05日 11:46; 日本媒体近日刊发海上自卫队2012年3月份服役的苍龙级AIP潜艇最新艇剑龙号内舱图片。该组图片拍摄地为吴港码头。海上自卫队目前有4艘苍龙级潜艇在役。还有一艘正在建造中。图为开了红光灯的指挥台。; 评论; 72161

日本海上自卫队最新型剑龙号AIP动力潜艇: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72150_733395.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72150_733395.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72150_733395.jpg; 2012年09月05日 11:46; “苍龙”号水面排水量2950吨，水下排水量约为3300吨，主尺度为84.0米× 9.1米×8.5米。由于安装了4台斯特林发动机，因此比亲潮级的水面排水量增加约200吨，艇体长度增加2米左右，外形与亲潮级基本相同，艇型采用了所谓的“雪茄形”线型。; 评论; 72150

艇艏被动声纳装置: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72151_473851.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72151_473851.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72151_473851.jpg; 2012年09月05日 11:46; “苍龙”号的推进系统包括2台柴油机、4台斯特林发动机和1台主推进电动机。该级潜艇的水面最高航速为12节，水下最高航速为20节，与亲潮级潜艇基本相同。但是，由于“苍龙”号装备了4台斯特林发动机，因此其水下续航力比亲潮级有了大幅度改进和提高; 评论; 72151

剑龙号指挥舵舰体外层敷设消音瓦: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72152_449526.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72152_449526.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72152_449526.jpg; 2012年09月05日 11:46; “苍龙”号装备的是瑞典考库姆公司的V4—275R MkⅢ型斯特林发动机，与“朝潮”号装备的是同一个型号。该型发动机的额定转速2000转/分，额定连续输出功率65kW(折合88马力)。; 评论; 72152

剑龙号舰体甲板: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72153_850223.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72153_850223.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72153_850223.jpg; 2012年09月05日 11:46; 在“苍龙”号上，斯特林发动机作为辅助动力系统，主要是当潜艇在水下以4～5节的低速航行时使用，以此速度，水下连续潜航至少2周而不必上浮水面，低于4节时持续潜航时间可进一步延长到3周左右。; 评论; 72153

剑龙号潜艇舰名铭牌: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72154_671754.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72154_671754.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72154_671754.jpg; 2012年09月05日 11:46; “苍龙”号的AIP系统，除了4台斯特林主机之外，还包括一些相关的辅助性设备，如液态氧舱、废气处理与排出装置等。斯特林发动机由布置在指挥舱内的操控台的控制下自动运行。V4—275R MkⅢ型斯特林发动机是日本购买了瑞典的生产许可证进行制造的，而AIP系统的辅助设备则是日本自行研制的产品。; 评论; 72154

剑龙号潜艇作战指挥室: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72155_604451.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72155_604451.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72155_604451.jpg; 2012年09月05日 11:46; 除了AIP系统外，“苍龙”号与亲潮级相比，较为明显的改进是从十字型尾舵改为x型尾舵。从1996年到1999年，日本防卫厅技术研究本部进行了数年之久的研究、试验和性能确认，最终结果表明x型尾舵比十字型舵具有更多的优点，因此决定将其应用于苍龙级潜艇上。; 评论; 72155

光电潜望镜的操纵台: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72156_746587.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72156_746587.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72156_746587.jpg; 2012年09月05日 11:46; “苍龙”号装载的鱼雷和反舰导弹等各种武备基本上与亲潮级相同，但是艇上武器装备的管理却采用了新型艇内网络系统。此外，艇上作战情报处理系统的计算机都采用了成熟商用技术。该艇装备的是6具533毫米首鱼雷发射管，与亲潮级上装备的鱼雷发射管完全相同。; 评论; 72156

艇长为中校军衔姓名岗林真人: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72157_572659.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72157_572659.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72157_572659.jpg; 2012年09月05日 11:46; 具体布置方式是，在潜艇首部分为上下两层水平排列，上层2具，下层4具。鱼雷发射管可发射89型鱼雷、“捕鲸叉”导弹以及布放水雷等。; 评论; 72157

作战指挥操纵席台: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72158_345413.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72158_345413.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72158_345413.jpg; 2012年09月05日 11:46; “苍龙”号的声呐系统是亲潮级装备的ZQQ一6的改进型声呐，由潜艇首部的圆柱形声呐、艇首上部的侦察声呐、艇体侧面的共形声呐基阵以及从艇尾释放的拖曳声呐等组成。“苍龙”号装备的对海搜索雷达与亲潮级相同，也是ZPS一6系列雷达。; 评论; 72158

舰艉X舵操纵台: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72159_615233.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72159_615233.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72159_615233.jpg; 2012年09月05日 11:46; 评论; 72159

海图台与控制席: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72160_497261.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72160_497261.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72160_497261.jpg; 2012年09月05日 11:46; 评论; 72160

鱼雷发射室分两层6管布局: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72162_777480.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72162_777480.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72162_777480.jpg; 2012年09月05日 11:47; 评论; 72162

AIP动力舱: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72163_381113.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72163_381113.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72163_381113.jpg; 2012年09月05日 11:47; 评论; 72163

柴油机动力舱: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72164_956962.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72164_956962.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72164_956962.jpg; 2012年09月05日 11:47; 评论; 72164

军官休息室: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72165_727910.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72165_727910.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72165_727910.jpg; 2012年09月05日 11:47; 评论; 72165

艇上厨房: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72166_624429.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72166_624429.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72166_624429.jpg; 2012年09月05日 11:47; 评论; 72166

水兵休息室三层铺布局: http://www.sinaimg.cn/dy/slidenews/8_img/2012_36/260_72167_875146.jpg; http://www.sinaimg.cn/dy/slidenews/8_t160/2012_36/260_72167_875146.jpg; http://www.sinaimg.cn/dy/slidenews/8_t50/2012_36/260_72167_875146.jpg; 2012年09月05日 11:47; 评论; 72167
