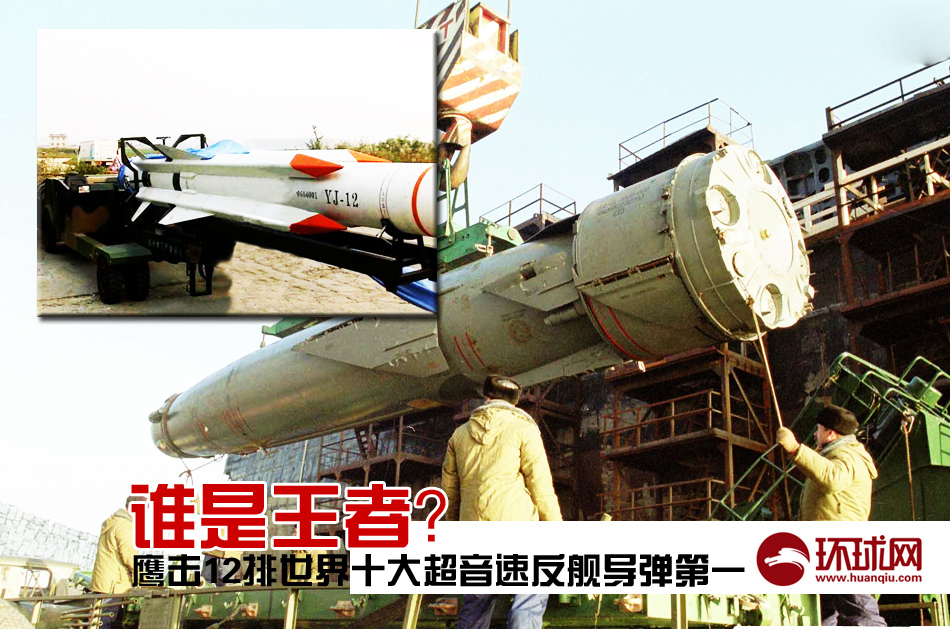

中国鹰击12在世界超音速反舰导弹排行第一?
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215081_318181.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215081_318181.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215081_318181.jpg
2013年01月23日 10:19
近日,一组网传图片显示,15年来传闻不断的国产的鹰击-12超音速反舰导弹首露真容。根据网络图片,大致可以推测该导弹的几何尺寸、重量等要素。据分析,该弹可能是中国用21世纪技术重新设计俄3M80“白蛉”导弹后的升级型,性能大致与之相似。
评论
215081
中国鹰击-12超音速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215082_892112.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215082_892112.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215082_892112.jpg
2013年01月23日 10:19
鹰击-12为空射超音速反舰巡航导弹,装备于中国海军的轰-6轰炸机和新型歼轰-7战斗机。网络上曾盛传,鹰击-12为俄“宝石”,甚至“海难”巨型反舰导弹仿制型,射程可达500公里,一发可击沉航母。目前的消息显示此类谣传完全没有根据。
评论
215082
YJ-12采用了四个X形布署的进气道
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215083_791857.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215083_791857.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215083_791857.jpg
2013年01月23日 10:19
第一名:中国鹰击-12超音速反舰导弹 人类整体式冲压发动机集大成者 大致推测鹰击-12长度在7米左右,直径0.6米,尺寸比3M55和3M80要小一些,因此发射重量可能也要少一点,考虑到抛弃助推器时的质量和末段质量之比较大,所以发射重量可能相对较大,估计在2000-2500公斤左右。
评论
215083
轰-6飞机携带鹰击-12反舰导弹的图片
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215084_317444.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215084_317444.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215084_317444.jpg
2013年01月23日 10:19
从整体上来看,YJ-12似乎象一枚缩小的3M80反舰导弹,这应该不是意外,我国海军已经使用3M89反舰导弹有一段时间了,另外我国已经引进生产了KH-31P导弹,后者也是这个布局,对这个布局的导弹十分熟悉。但是弹头进气激锥较小,限制了末制导雷达的大小,降低了它的探测能力。
评论
215084
俄P-800宝石超音速反舰导弹 机头进气巧布局
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215085_172808.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215085_172808.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215085_172808.jpg
2013年01月23日 10:19
宝石导弹采用了类似米格-21的机头进气布局,主要是为了缩小体积和重量。所谓“宝石”反舰导弹的俄罗斯编号为P-800/3M-55,该导弹研制于上世纪80年代,其目的在于提供一种通用化、模块化的反舰导弹,解决原来前苏联反舰导弹存在着的体积和重量偏大,装载适应性差的缺点;
评论
215085
宝石印度版本叫“布拉莫斯”
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215086_836949.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215086_836949.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215086_836949.jpg
2013年01月23日 10:19
在设计时候,特别强调要求:重量轻、尺寸小、隐身性能好、机动性能好。1983年进行概念设计,1987年进行飞行试验,但是由于前苏联解体后经济困难,导弹研制进度一度处于停滞不前的局面,后来印度为这个项目投入资金才完成全部的研制工作,因此该导弹也叫“布拉莫斯”。
评论
215086
宝石导弹时速M2.8射程为300公里
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215087_792774.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215087_792774.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215087_792774.jpg
2013年01月23日 10:19
该型导弹的尺寸为;长为6.1米,直径为0.7米,翼展1.7米,发射重量为3000公斤,时速M2.8,战斗部重量为250公斤,射程为300公里。
评论
215087
日本XASM-3反舰导弹专门针对中国航母
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215088_888010.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215088_888010.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215088_888010.jpg
2013年01月23日 10:19
日本XASM-3反舰导弹 专门针对中国航母 韩国《朝鲜日报》22日援引日本媒体报道称,日本为应对逐渐增强的中国海军的战斗力,以2016年量产为目标,开始研制超音速机载XASM-3反舰导弹。
评论
215088
XASM-3研制费用共达325亿日元
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215089_121724.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215089_121724.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215089_121724.jpg
2013年01月23日 10:19
报道援引日本《东京新闻》文章称:“由于XASM-3反舰导弹采用的是超音速原理,因此无法拦截。这可能是为了应对正式开始研制航母的中国海军。”根据禁止保留攻击用武器的《日本宪法》第9条,日本无法保留远程轰炸机。
评论
215089
日本XASM-3反舰导弹专门针对中国航母2
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215090_628463.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215090_628463.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215090_628463.jpg
2013年01月23日 10:20
因此此次研制的XASM-3反舰导弹是将搭载在战斗机上的小型导弹(长6米,重900公斤左右),而非搭载在远程轰炸机上的导弹类型。
评论
215090
俄P-700远程超音速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215091_146763.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215091_146763.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215091_146763.jpg
2013年01月23日 10:20
俄罗斯P-700远程超音速反舰导弹 海上超级大杀器 冷战时期,由苏联制造的反舰巡航导弹――也是俄罗斯制造的P―700型远程反舰导弹(北约为其起的代号为SS―N―19“舰毁”(也称为“海难”Shipwreck),最近被掀开了长期笼罩在它身上的神秘面纱。
评论
215091
P-700导弹是采用齐射方式发射
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215092_522611.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215092_522611.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215092_522611.jpg
2013年01月23日 10:20
此外,国外的信息也揭示出P-700导弹曾经是雅柯夫设计局制造的超音速反舰导弹的“先驱者”。据俄罗斯的消息称,P-700导弹是70年代末设计的,它是专门用来攻击美国的航母战斗群,使前苏联的舰队在实力上达到平衡。
评论
215092
印俄联合布拉莫斯超音速巡航导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215093_568322.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215093_568322.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215093_568322.jpg
2013年01月23日 10:20
印俄联合“布拉莫斯”超音速巡航导弹 外表光鲜败絮其中 “布拉莫斯”超音速巡航导弹是由印度和俄罗斯联合研制的新一代巡航导弹。印度是第一个大买家,印度对它寄予厚望,将以“布拉莫斯”超音速巡航导弹来全面更新现有陈旧落后的海陆空军的导弹装备。
评论
215093
1995年12月印俄联合研制超音速反舰弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215094_211178.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215094_211178.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215094_211178.jpg
2013年01月23日 10:20
近年来印度在各种国际武器装备展览会上频频展出“布拉莫斯”超音速巡航导弹,一时间引起各国业内人士的广泛关注。然而种种迹象表明,“布拉莫斯”距离成功还有很长的一段路要走。
评论
215094
“布拉莫斯”英文名字为BrahMos
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215095_671317.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215095_671317.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215095_671317.jpg
2013年01月23日 10:20
1998年2月,印度国防部研究与发展局(DRDO)与俄导弹生产和设计商(NPO)联合体签订了联合研制“布拉莫斯”超音速巡航导弹的谅解备忘录。在印度联合组建布拉莫斯航空航天合资公司,决定在“白玛瑙/宝石”反舰导弹基础上,共同研制开发设计代号为P-J10“布拉莫斯”超音速巡航导弹。
评论
215095
陆基型布拉莫斯导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215096_784042.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215096_784042.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215096_784042.jpg
2013年01月23日 10:20
该工程启动后,不仅研制生产舰载超音速反舰巡航导弹,而且在此基础上,还改型设计、研制陆基型和空射型“布拉莫斯”。其英文名字为BrahMos,由印度布拉马普特拉河 (Brahmaputra,该河上游是中国的雅鲁藏布江)和俄罗斯莫斯科河(Moscow),两个英文单词缩写组合而成。
评论
215096
台湾“雄风3”超音速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215097_745636.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215097_745636.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215097_745636.jpg
2013年01月23日 10:20
中国台湾“雄风3”超音速反舰导弹 最差劲的整体冲压式反舰导弹 近期,世界相关媒体纷纷报道:台军计划在未来5年内生产500枚“雄风”2E巡航导弹和120枚“雄风”-3型超声速反舰导弹,并将在“汉光-22”年度军事演习上正式对外展示后者。
评论
215097
雄风3使用台湾自产冲压式发动机
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215098_368428.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215098_368428.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215098_368428.jpg
2013年01月23日 10:20
实际上,台湾军方早在2004年11月和12月,就已先后两次试射了“雄风”-3型导弹,试验包括飞行控制、超音速自由飞行、轨迹俯冲、仿真攻舰和掠海飞行等科目,还在东部海域进行了“绕圈飞行”,并在海平面上模拟进攻地点地貌和障碍物,结果都顺利地命中目标。
评论
215098
俄罗斯3M80“白蛉”超音速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215099_608762.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215099_608762.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215099_608762.jpg
2013年01月23日 10:20
俄罗斯3M80“白蛉”超音速反舰导弹 该导弹(3M-80)的北约代号为SS-N-22“炙”(Sunburn),又称“白蛉”3M-80E,是由俄罗斯彩虹设计局在70年代后期开始研制的,采用了独一无二的组合冲压发动机技术,是世界上第一个使用整体式组合冲压发电机的实用型超音速反舰导弹。
评论
215099
俄罗斯3M80“白蛉”超音速反舰导弹2
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215100_407825.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215100_407825.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215100_407825.jpg
2013年01月23日 10:20
该导弹武器系统由导弹、舰载火控系统、技术支援系统组成。该导弹的弹体全部由钛合全构成。以适应高速飞行(大于2.3马赫)时所产生的气动加热,并留有一定的热强度贮备。
评论
215100
白蛉导弹制导方式为发射后不管
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215101_103960.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215101_103960.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215101_103960.jpg
2013年01月23日 10:20
该导弹动力装置采用俄罗斯(原苏联)独有的内含可脱落助推器的液体冲压组合发动机。它将常现液体冲压发动机与固体火箭发动机巧妙结合,技术简单可靠。四个半圆形进气道位于导弹中部,助推器置于发动机燃烧室中。
评论
215101
该导弹的发射方式为固定箱式发射
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215102_747742.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215102_747742.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215102_747742.jpg
2013年01月23日 10:20
发射后,助推器将导弹加速至冲压发动机的工作速度,尔后,燃烧完的助推器脱落,此时整体式液体冲压发动机中可折叠火焰稳定器展开,进气道挡板破碎,开始进气,点火器点火,发动机开始工作。
评论
215102
KH-31超音速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215103_690015.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215103_690015.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215103_690015.jpg
2013年01月23日 10:20
KH-31超音速反舰导弹 从反辐射到反舰 KH-31反辐射导弹是俄制导弹。Kh-31空射反辐射导弹是一种近程超声速反舰导弹。该导弹采和惯性制导+主动雷达制导方式, 弹长4.9米,弹径0.38米,最大翼展1.15米,重600千克,速度达3倍声速,弹头为100千克高爆弹头,射弹160千米。
评论
215103
Kh-31最初是被用作机载的反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215104_139278.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215104_139278.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215104_139278.jpg
2013年01月23日 10:20
该导弹的通用性很强,俄罗斯正在该导弹的基础上进行改型,改型导弹的具体名称尚不明确,有报道说它将采用主被动复合导引头,飞行速度约为(800~900)米/秒。
评论
215104
反雷达版本的Kh-31有效航程则达110公里
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215105_581139.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215105_581139.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215105_581139.jpg
2013年01月23日 10:20
Kh-31最初是被用作机载的反舰导弹。但俄罗斯人很快意识到,如果换用另一种引导头,该导也能变成出色地的反雷达武器。反舰版本的Kh-31航程半径50公里,而反雷达版本的Kh-31有效航程则达110公里。这种600千克重的导弹携带有一个87公斤重(约191磅)重型弹头。
评论
215105
俄P-500“玄武岩”超音速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215106_311955.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215106_311955.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215106_311955.jpg
2013年01月23日 10:20
俄罗斯P-500“玄武岩”超音速反舰导弹 超音速反舰导弹发展史上的重要里程碑 SS-N-12被北约组织称为“沙箱”(Sandbox)导弹,苏联和俄罗斯的代号是P-500“玄武岩”(Bazalt)导弹,军用编号4M-80,这是一种火箭冲压发动机推进的超声速反舰导弹;
评论
215106
最远射程550公里
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215107_264638.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215107_264638.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215107_264638.jpg
2013年01月23日 10:20
最大射程高达550千米,极速1.7马赫,可装备350kT当量核战斗部或是1000千克高爆战斗部,威力远超过美军舰载的“捕鲸叉”或“战斧”巡航导弹,是攻击美国航母的利器,只要1枚就足以重创美国的“尼米兹”级航母。SS-N-12不是掠海攻击的反舰导弹;
评论
215107
火箭冲压发动机推进的超声速反舰导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215108_918191.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215108_918191.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215108_918191.jpg
2013年01月23日 10:21
导弹发射后会先爬升到巡航高度,最大巡航高度约13500米,导弹采用与SS-N-19类似的惯性/指令修正与主动雷达末制导,制导系统获取目标后,在距离目标约90千米处下降至300米以下低空飞行,最后以小角度俯冲攻击目标。
评论
215108
俄罗斯3M54E双速反舰巡航导弹
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215109_786149.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215109_786149.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215109_786149.jpg
2013年01月23日 10:21
俄罗斯3M54E双速反舰巡航导弹 蛇形机动末段冲刺开创新纪元 3M54(长弹体)特殊的二三段式反舰导弹,第一节助推火箭将导弹送至150米高度后脱落,导弹伸出进气道,由涡喷发动机推动亚音速掠海飞行;接近到30—40公里后,导弹再度爬高并以主动雷达搜索目标;
评论
215109
最大射程220公里
http://www.sinaimg.cn/dy/slidenews/8_img/2013_04/34780_215110_871299.jpg
http://www.sinaimg.cn/dy/slidenews/8_t160/2013_04/34780_215110_871299.jpg
http://www.sinaimg.cn/dy/slidenews/8_t50/2013_04/34780_215110_871299.jpg
2013年01月23日 10:21
最后20公里时,抛弃第2节庞大的油箱与发动机,启动第二节同体燃料火箭,俯冲加速争2.9马赫以突防。最大射程220公里。近年来,俄罗斯诺瓦托(Novator)设计局(也叫革新家设计局)研制的“俱乐部”反舰导弹系统在亚洲军火市场上大有斩获:已将该导弹的技术资料转交中国。
